El sistema constructivo METALCON® CINTAC, permite diseñar una diversidad de proyectos a partir de una solución constructiva modular y de fácil ampliación que entrega duración, resistencia y funcionalidad. Está compuesto por perfiles de acero galvanizado para distintas aplicaciones estructurales, tabiques divisorios, construcción de cielos, vigas, envigado de pisos, cerchas y ampliaciones.
Los componentes de la familia METALCON® permiten la realización de proyectos completos de hasta 3 pisos para diversas aplicaciones. Cintac dispone de un servicio de estructuras prefabricadas en planta con altos estándares de calidad y ajustadas a los requerimientos de su proyecto. Entregan suministros de las estructuras fabricadas en planta, perfiles suplementarios, anclajes y conectores.
Características
- Permitir diseñar modularmente
- De aplicación rápida y limpia
- Propicia la fácil ampliación de proyectos
- Buena estabilidad dimensional de sus componentes
- Antisísmico
- Óptimo aislamiento acústico
- El material es incombustible
- El material es inerte: no es atacado por termitas u otros organismos
- La solución final es económica
La prefabricación del sistema constructivo METALCON® aporta ventajas en cuanto a:
- Precisión en detalles de diseño
- Aumento de la competitividad y productividad
- Reducción de plazos de entrega y montaje
- Menor mantención post venta
- Mínimas pérdidas de material
- Optimización de costos y control de la calidad final
- Menor uso de mano de obra.
- Asesoría profesional en terreno desde el inicio hasta el final de la obra
- Planos de ingeniería y validación con ingeniero patrocinador del proyecto
- Componentes a medida según requerimiento acordado con el cliente
- Se entregan en forma de ítems independientes las partidas a comprar: muros, cubiertas, segundos pisos o casas completas
Los proyectos de Cintac se llevan a cabo junto a un desarrollo de presupuestos e ingeniería de detalles y asistencia técnica integral en obra.
Sistema Metalcon CNC
CINTAC® también cuenta con una línea de producción de acero galvanizado, bajo modalidad de control numérico computarizado (CNC). A partir del proyecto de ingeniería o arquitectura se desarrolla un modelo BIM que permite ejecutar el conformado, corte y perforado a medida, listo para ser armado en planta o en obra, según sea el requerimiento.
- Calidad y precisión de las estructuras. Utiliza desarrollo de diseño en BIM y elimina mermas.
- Ahorro en plazos de construcción.
- Entrega de una casa completa o proyecto según programación de obra.
- Avellanados en las perforaciones. Evita el desaplomo de los revestimientos interiores y exteriores.
| Tipo de perfil (mm) | Normas o Estándares de calidad | Diseño |
| Perfil C
40 - 60 - 90 - 150 - 200 Espesor
Desde 0,85 hasta 1,6mm | Estándar ASTM A653 con recubrimiento galvanizado G90 0.9 oz/ft2 (275 gr/m2) o ASTM A792 con recubrimiento Zincalum AZ50 0.5 oz/ft2 (150 gr/m2). | AISI, "Specification for the design of cold formed steel structural members edition 1996". |

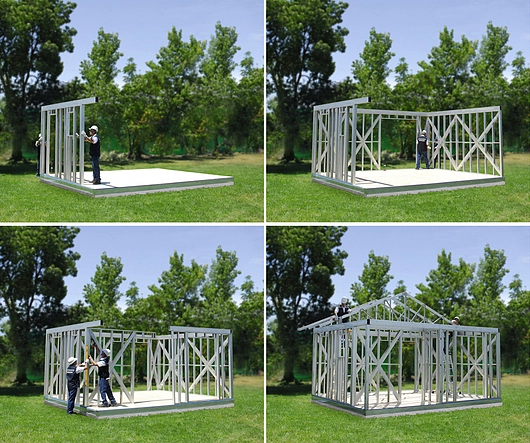

El sistema se enfoca en levantar proyectos de conjuntos habitacionales, con el suministro de componentes pre-armados como muros, cerchas, conectores y anclajes que permiten construir viviendas completas de hasta tres pisos.
Los perfiles de METALCON® se clasifican en:
1. METALCON® Estructural de alta resistencia, se puede construir una estructura completa de casas y oficinas de hasta 3 niveles (espesores 0,85 – 1,0 y 1,6 mm)
2. METALCON® Tabique que transmiten cargas superiores hacia la fundación y recibe los revestimientos interiores (espesores 0,5 mm)
3. METALCON® Cielo encargada de recibir la cubierta de techo, aislación humedad y térmica y acústica (espesores 0,5 mm)
Aplicaciones
Una estructura de vivienda en METALCON® se compone de diversos elementos construidos con perfilería:
1. Muros Estructurales METALCON®:
Son el soporte de la vivienda, permiten agregar en su armado los elementos de aislación de humedad, aislación térmica y acústica, obteniendo de esta forma un muro de muy buenas características estructurales y de ahorro energético. Reciben cualquier tipo de revestimiento exterior e interior y transmiten las cargas superiores hacia el piso y absorber las cargas laterales producto de los sismos y vientos. Esta estructura se compone de montantes, canales, arriostramientos, estabilizadores, vigas, refuerzos y anclajes.
2. Pisos y Entrepisos METALCON®.
Construcciones extra resistentes que permiten revestir o bien construir una loseta liviana de 5 a 7 cm de espesor. Soportan el peso propio de la estructura y la sobrecarga de uso, según NCh 1537(S/C: min 200kg/m2 Habitacional). Esta estructura en conjunto con sus placas estructurales funcionan en forma horizontal (efecto diafragma) absorbiendo las cargas dinámicas de viento y sismo, traspasándolas a los muros.
3. Estructura de techumbre METALCON®.
Estructura encargada de recibir la cubierta de techo, la aislación de humedad, térmica y acústica además la estructura de Cielo. Esta estructura está compuesta por Cerchas, Frontones, Aleros, Costaneras de techo, Cruz de San Andrés, Estabilizadores y Refuerzos.
4. Tabiques METALCON®
Estructura encargada de realizar las divisiones interiores no estructurales en una vivienda u oficina, además de aislar, térmica y acústicamente.
Se componen de soleras, superior e inferior, montantes, aislación térmica y acústica, además de los revestimientos que comúnmente están compuestos por planchas de yeso-cartón o fibrocemento.
5. METALCON® cielos
Genera una estructura liviana bajo la estructura de techumbre o entrepiso. Se utiliza para recibir el revestimiento de Cielo y además el aislante térmico y acústico.
