Cómo instalar interruptores Origen | ABB

La iluminación es un elemento esencial en la arquitectura, determinando la atmósfera y confort de un espacio. Es por esto, que los elementos que forman parte de la instalación eléctrica comparten la misma importancia en la planeación de un diseño. La línea de Interruptores Origen de ABB está diseñada bajo esta filosofía, aportando soluciones eficaces y estéticas para distintos tipos de proyectos. En esta guía, ABB comparte las características de su serie de interruptores que facilitan su instalación para ayudar a crear bienestar y confort.

Características del producto

• Diseño duradero: Perfil de 8.5 mm de profundidad, superficie curva y bordes suaves que aportan un aspecto ligero y flotante.
• Acabados de calidad: Seis opciones de color con recubrimientos resistentes y de alto desempeño.
• Textura contemporánea: Módulos con superficie texturizada en blanco y negro para un diseño moderno y refinado.
• Instalación versátil: Montaje frontal y trasero con terminales tipo tuerca/tornillo.
• Aplicaciones variadas: Disponible en múltiples formatos de marco con grado de protección IP55.
• Funciones avanzadas: Más de 70 opciones, incluyendo dimmers y cargadores USB.
• Compatibilidad global: Adaptable a distintos tipos de cajas y enchufes, con versiones para 127V y 230V en frecuencias de 50 y 60 Hz.
• Soporte incluido en todas las placas.

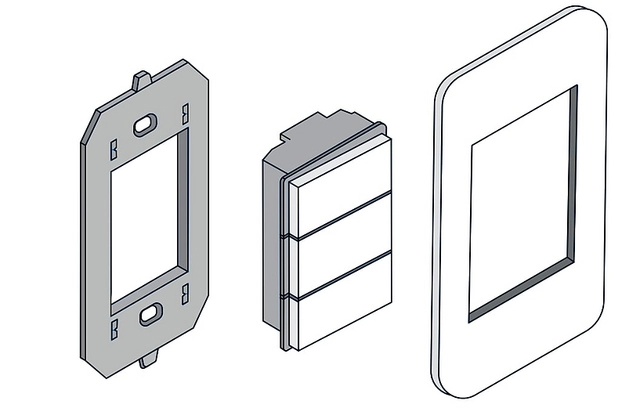

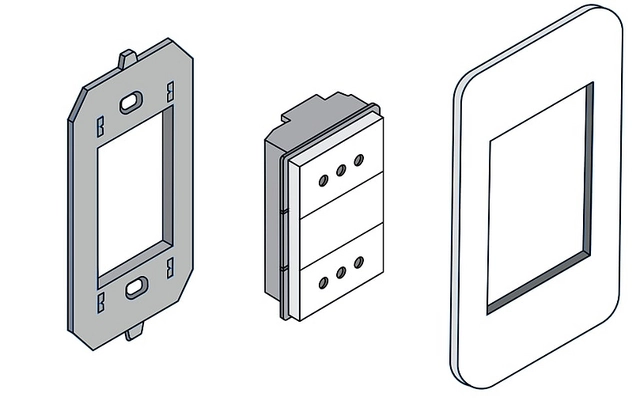

Soporte incluido en todas las placas

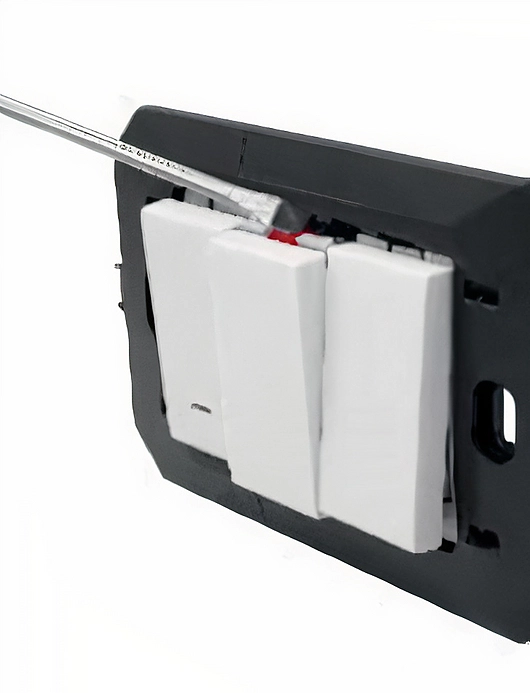

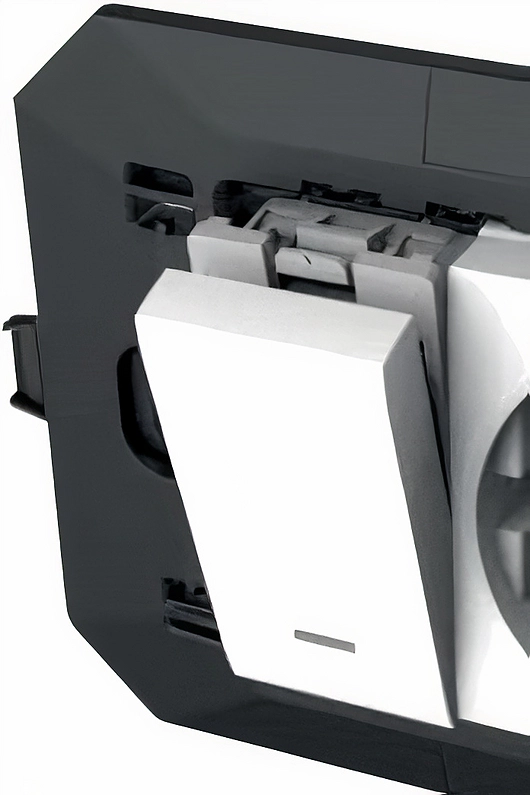

1. Sistema de extracción frontal y trasera

Los mecanismos de la línea de interruptores Origen pueden extraerse fácilmente desde la parte delantera o trasera, lo que facilita la instalación incluso después de que la placa se haya montado en el soporte. Con solo un clic en la parte superior e inferior del módulo, el producto se puede extraer para facilitar el recambio o ajustar la instalación, sin necesidad de quitar el soporte.

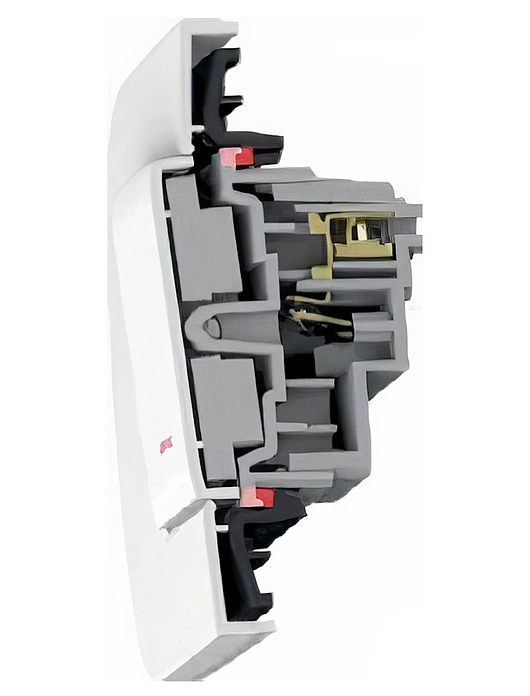

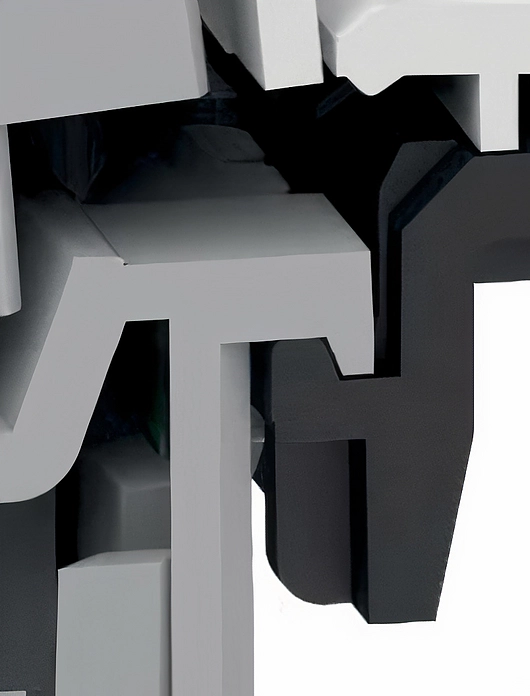

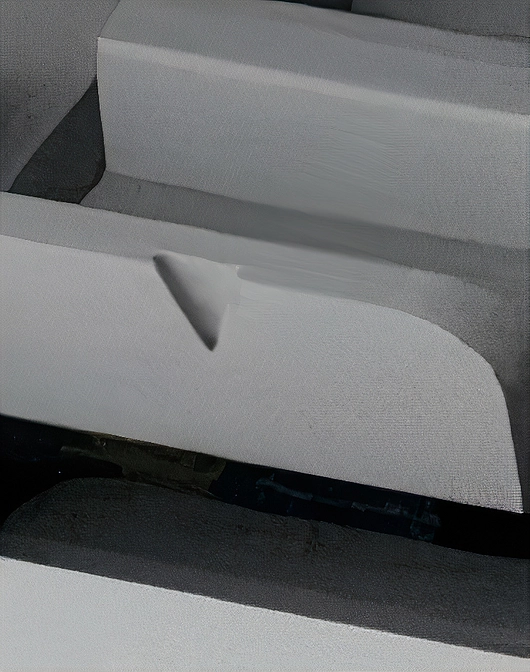

2. Sistema de montaje a presión de tres puntos

Los interruptores Origen incluyen un sistema de montaje a presión, lo que evita que los módulos se deslicen o se suelten del soporte. Esto asegura que la instalación sea resistente y duradera en el uso cotidiano.

3. Marcado para una instalación más rápida

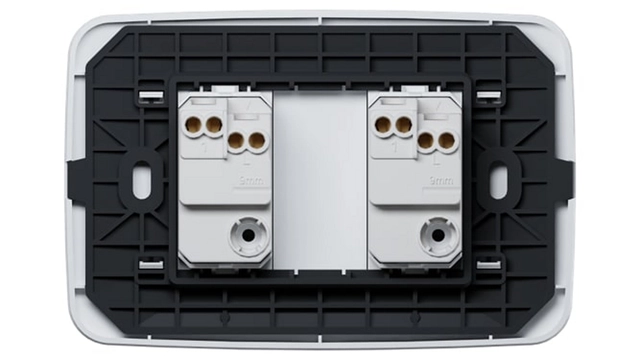

El soporte de estos interruptores incluye marcados claros que facilitan una instalación más rápida, permitiendo identificar fácilmente la posición adecuada para las diferentes configuraciones, ya sea de 1 módulo, teclón de 2 o 3 módulos.

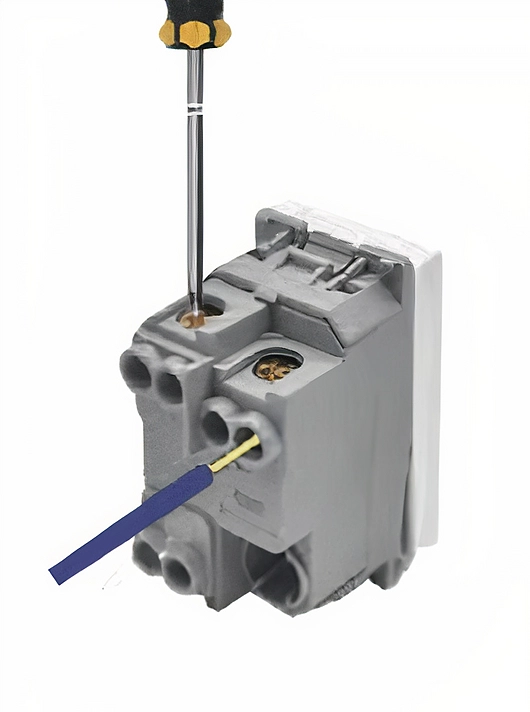

4. Sistema de sujeción y marcado de cableado

El diseño exclusivo del contacto, la tuerca y la carcasa, sujetan el cable de forma segura durante toda la vida útil de los módulos Origen.

Con el fin de cubrir las necesidades de todo tipo de instalaciones, ABB desarrolla y produce interruptores 16AX, que otorgan una capacidad para conmutar cargas LED de hasta 200 W sin riesgo de fusión de los contactos.

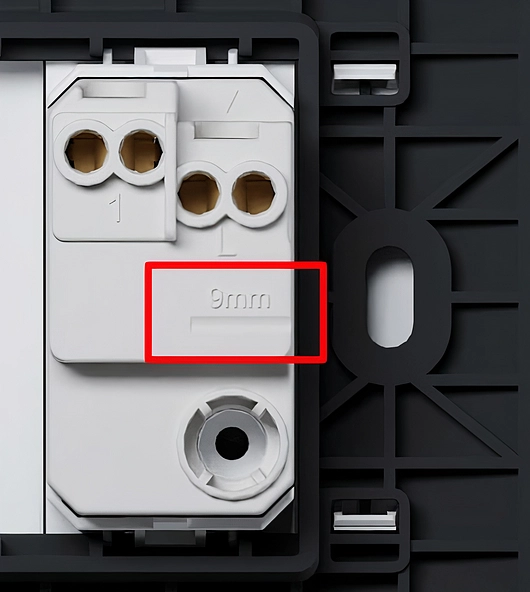

Para garantizar la correcta medida del pelado de cables en la instalación, los interruptores Origen incorporan un marcado especial en sus módulos, lo que facilita la instalación y asegura que los cables estén correctamente preparados. Este marcado resalta la longitud exacta que debe pelarse el aislamiento de los cables, lo que contribuye a una conexión segura y eficiente. De este modo, se evita el riesgo de conexiones incorrectas o peligrosas, optimizando tanto la seguridad como el rendimiento del sistema eléctrico en cualquier instalación.
