Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap.
Las Soluciones Constructivas Sostenibles con prefijo TE son para tabiques interiores que tiene como objetivo un requerimiento térmico.
En caso de requerimientos térmicos, el primer criterio está determinado por la necesidad térmica de la ubicación y comuna del proyecto. Con esta información podemos evaluar el requerimiento de transmitancia térmica de la envolvente junto al tabique o muro perimetral, que definen las primeras decisiones de este detalle constructivo. Esto define el espesor y la estructura con un R (resistencia térmica) determinando especialmente por la lana a utilizar. Posterior a esto la arquitectura del proyecto define que tipo de fachada tendrá en base a los objetivos arquitectónicos del proyecto en relación a como sea su revestimiento o terminación final, pudiendo ser en placas (Volcanboard®, Volcanboard Siding® o Durafront®) o terminación tipo grano (Volcoglass X®, EIFS con poliestireno o SATE con lana mineral).
Aplicaciones Habitacionales, proyectos acogidos a DS10-DS19-DS49, hoteles, proyectos de salud, institucional y equipamientos, comercio y oficinas, industriales y educacionales
- Resistencia al fuego según NCh 935/1.
- Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
- Resistencia térmica según NCh 853-NCh 850.

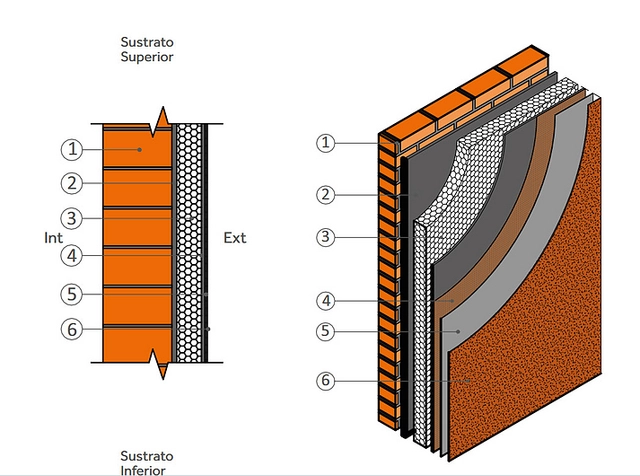

EX SCV 1 Envolvente - EIFS Muro albañilería
| |
| Isométrico | Corte |
- Muro de Albañilería
- Mortero adhesivo Weber Base Coat
- Poliestireno expandido Weber Therm Densidad 20 kg/m3
- Mortero de Regulación Weber Base Coat + Malla de refuerzo de fibra de vidrio Weber® Malla Orange 153 gr/m2
- Imprimación de fondo y Regulador de Absorción Weber Cover
- Revestimiento de acabado Weber Textura
|

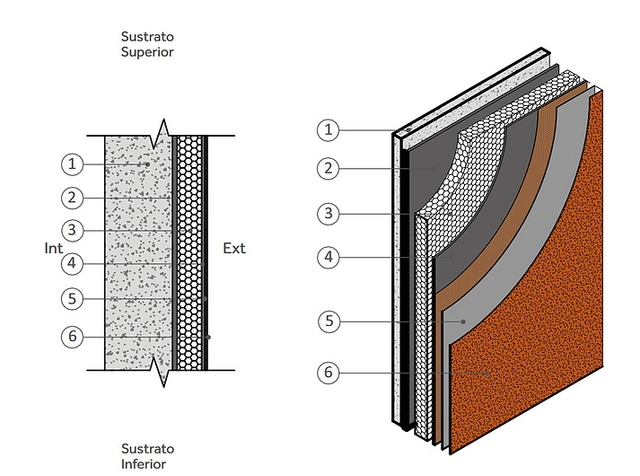

EX SCV 2 Envolvente - EIFS Muro Hormigón
| |
| Isométrico | Corte |
- Muro Base
- Mortero adhesivo Weber Base Coat
- Poliestireno expandido Weber Therm Densidad 20 kg/m3
- Mortero de Regulación Weber Base Coat + Malla de refuerzo de fibra de vidrio Weber® Malla Orange 153 gr/m2
- Imprimación de fondo y Regulador de Absorción Weber Cover
- Revestimiento de acabado Weber Textura
|

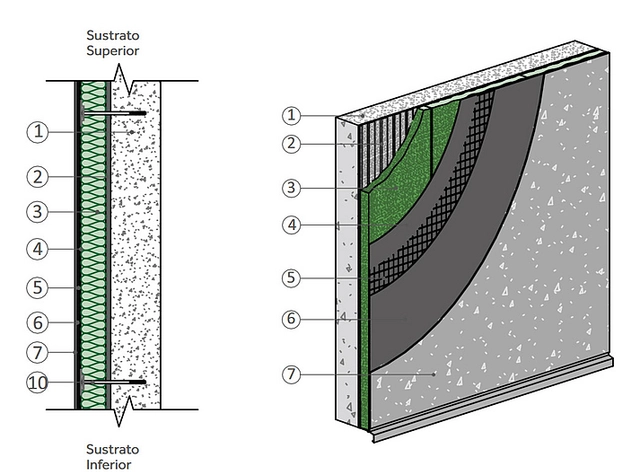

EX SCV 3 Envolvente - VolcanSate sobre Hormigón Armado
| |
| Isométrico | Corte |
- Muro hormigón armado
- Mortero adhesivo Volcan®SATE® Weber Base coat Aplicado con llana dentada A panel de lana
- Paneles de lana mineral AislanEIFS® R135 e = 50 mm
- Mortero de Regulación Volcan®SATE® Weber Base Coat
- Malla de refuerzo fibra de vidrio Volcan®SATE WEber Malla Orange 153 gr/m2
- Mortero de regulación Volcan®SATE® Weber Cover
- Revestimiento de acabado Volcan®SATE® Weber Textura
- Volcan®SATE Weber Perfil de arranque
- Volcan®SATE Weber Perfil Corta Gotera
- Weber Fijación mecánica empotrada al sustrato base 50 cm (9 fijaciones x m2)
|

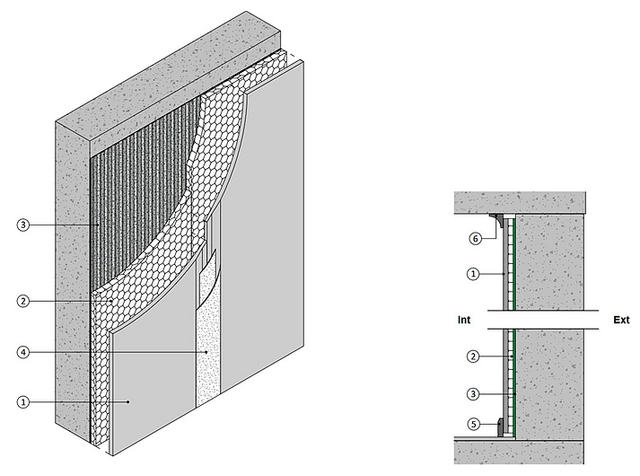

TE SCV 2 Volcapol Muro Hormigón
| |
| Isométrico | Corte |
- Placa Volcapol® e =30 mm ( Placa Volcanita® S T e = 10 mm + poliestireno expandido densidad 15 kg/m3 e = 20 mm)
- Adhesivo Volcafix®
- Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Guardapolvo
- Cornisa
|
TE-SCV1 Volcapol Muro Albañilería
| |
| Corte | Isométrico |
- Placa Volcapol® e =30 mm (Placa Volcanita® ST e = 10 mm + Poliestireno expandido densidade 15 kg/m3 e = 20 mm
- Adhesivo Volcafix®
- Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Guardapolvo
- Cornisa
|

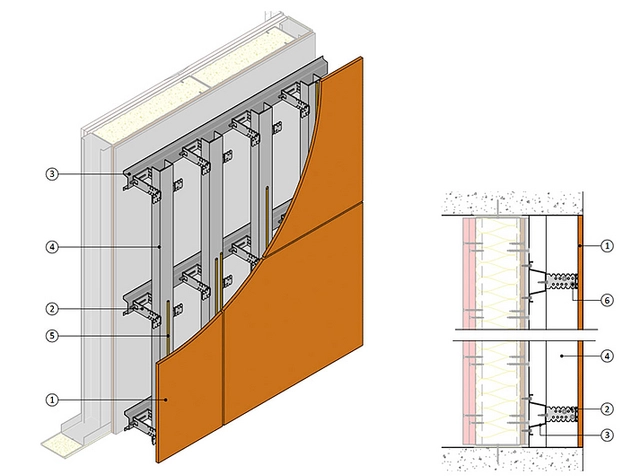

TE SCV 3 Durafront fachada ventilada
| |
| Isométrico | Corte |
- Placa Durafront® e = 10 mm
- Anclaje Regulable
- Volcometal® canal de Acero Galvanizado 92x30x0,85 mm
- Montante de Acero Galvanizado 60x0,85
- Sistema Adhesivo Sika Tack-Panel
- Tornilo cabeza hexagonal, punta broca
- VolcanSello® Híbrido
- Cordón de respaldo polietileno expandido
|
