Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap. Para aplicación de SCV Sostenibles en tabiques interiores que tiene como objetivo un requerimiento acústico determinado, para soluciones seco-seco, seco-húmedo o húmedo-húmedo, con y sin requerimiento de resistencia al fuego entre F60-F150.

El objetivo es minimizar el paso de ruido entre un recinto y otro, de forma de lograr un nivel de ruido interior acorde a la función del recinto a proteger, evitar recibir ruidos externos no deseados, que permiten mejorar la calidad de vida en los espacios habitables y el confort acústico al interior de la edificación.

Acondicionamiento acústico: Solución para acondicionar acústicamente el interior de los recintos controlando el eco (la reverberación) mediante el control de la energía de las reflexiones del sonido haciendo más confortables los espacios y mejorando la inteligibilidad de la palabra. Esto se logra eligiendo revestimiento con alta absorsión sonora, la cual es una caracteristica asociada a la porosidad de los materiales utilizados.

Aplicaciones en todo tipo de proyectos. Sin embargo, es mayormente utilizado en proyectos con módulos, partes o piezas repetitivas, como proyectos habitacionales, proyectos acogidos a DS10-DS19-DS49, proyectos de salud, baños modulares y modulos 3D industrializados en general.

• Resistencia al fuego según NCh 935/1.
• Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
• Resistencia térmica según NCh 853-NCh 850.

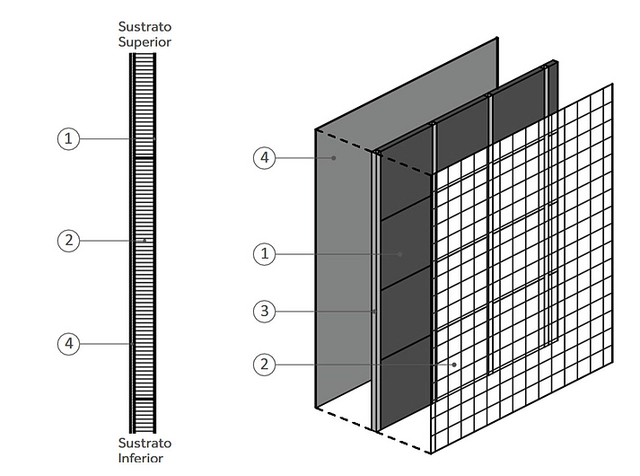

AC-SCV1 Sonoglass Cine Muro - Pantalla acústica

Corte	Isométrico
SonoGlass® Cine e=50mm (60x120 mm) Malla ACMA 150x150mm Perfil Acero 50x50mm Placa de Fibrocemento Volcanboard® Estructural e=10mm

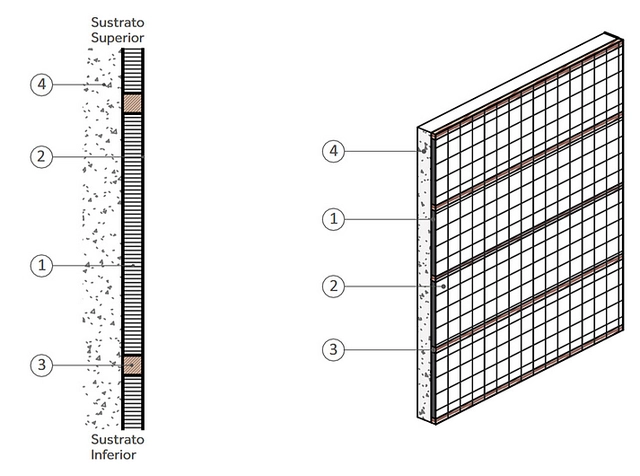

AC-SCV2 Sonoglass Cine muro - Sala de máquinas

Corte	Isométrico
SonoGlass® Cine e=50mm (60x120 mm) Malla ACMA 150x150mm Madera 2x2” Muro Base

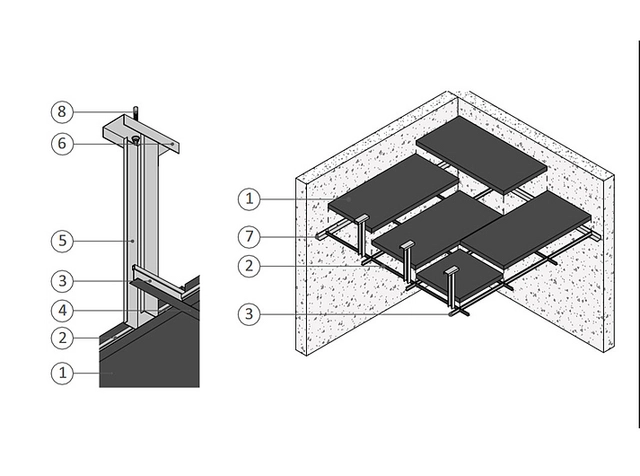

AC-SCV3 Sonoglass® Cine Cielo Modular

Corte	Isométrico
SonoGlass® Cine e=50mm (60x120 mm) Perfil secundario 15/16 610mm Perfil principal 15/16 3660 mm Perfiles deben venir pintados de fábrica negro opaco Perfil de acero galvanizado tipo C 60x38x0.85 mm Perfil de acero galvanizado tipo U 62x25x0.85 mm Perfil perimetral LL 16/16 3050 mm Perno anclaje a definir por cálculo Clavo de impacto 1" cada 50cm

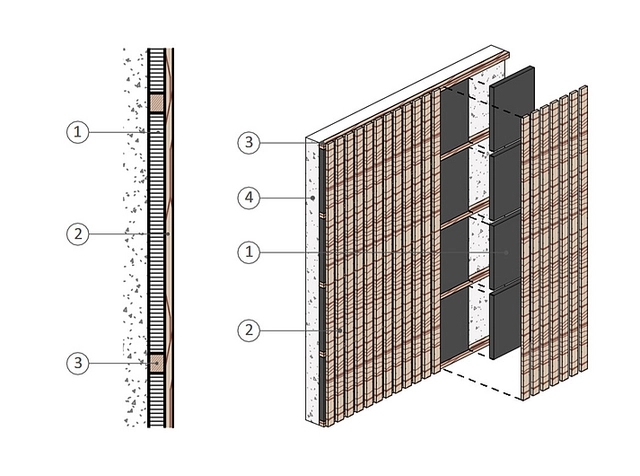

AC-SCV4 Sonoglass® Cine Revestimiento Listones

Corte	Isométrico
SonoGlass® Cine e=50mm (60x120 mm) Revestimiento Madera Madera 2x2” Muro Base

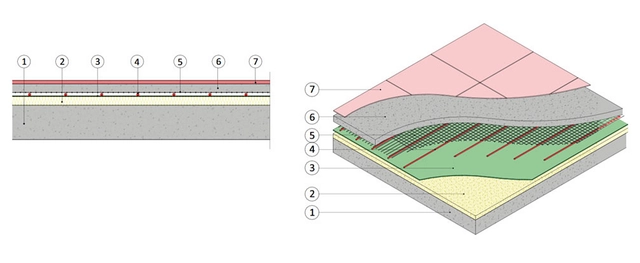

AC-SCV5 Sonoglass® Panel Losa

Corte	Isométrico
Losa Hormigón Armado Lana de Vidrio Sonoglass® Panel Losa R63 e=25mm Polietileno Tubos Malla de fierro 50x50x1.8mm Sobrelosa liviana Piso de terminación

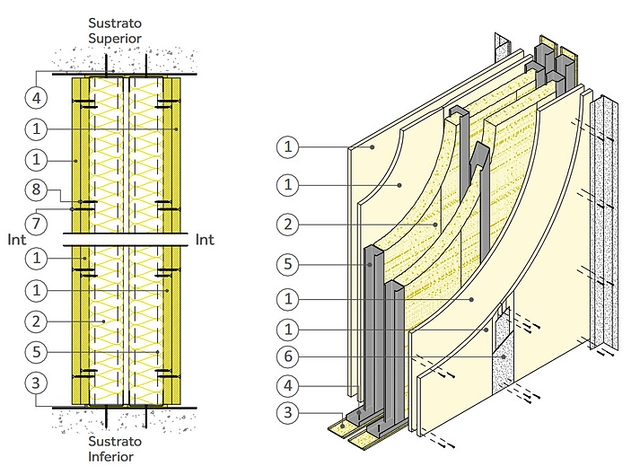

AC120 SCV 11 Tabique Interior Seco - Seco

Isométrico	Corte
Placa Volcanita® XR Borde rebajado e = 15 mm Doble Aislante Aislanglass® rollo e = 60 mm R141 Banda acústica Sonoglass® a= 75 mm e = 40 mm en todo el perímetro Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal® (o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm Montante de Acero Galv. 60x38x8x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina

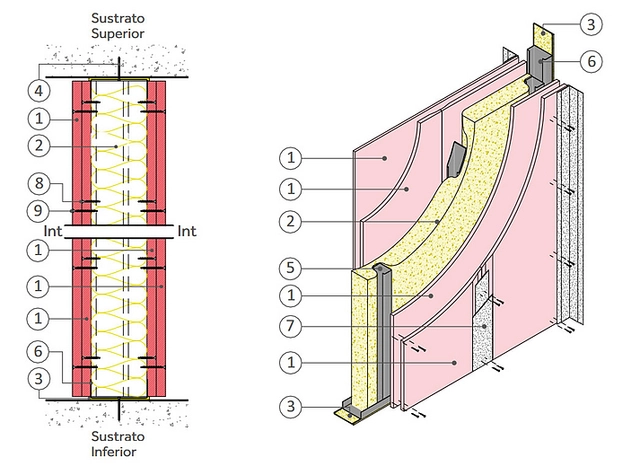

AC120 SCV 14 Tabique Interior Seco - Seco

Corte	Isométrico
Placa Volcanita® RF Borde rebajado e = 15 mm Aislante Aislanglass® rollo e = 90 mm R212 Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm Montante de Acero Galv. 60x38x8x0,85 mm inst. Zig Zag Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina

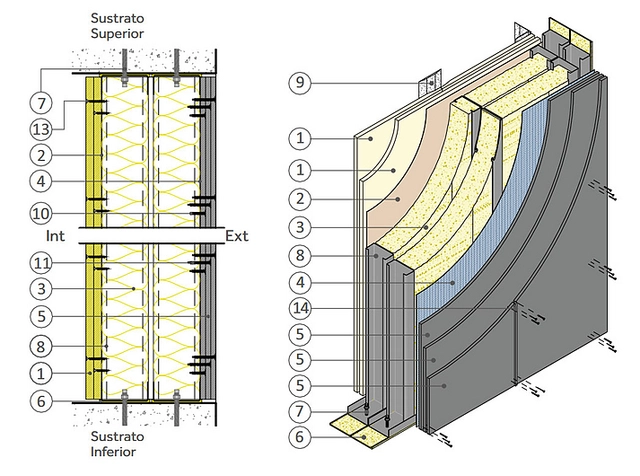

AC150 SCV 2 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® XR Borde rebajado e = 15 mm VolcanWrap® Barrera de vapor Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e = 90 mm R212 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa de Fibrocemento Volcanboard® Estructural e = 10 mm Banda acústica Sonoglass® a=100 mm e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO Tornillo Volcanboard® #7x1 3/4", cabeza avellanante, punta broca, rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina VolcanSello® Híbrido

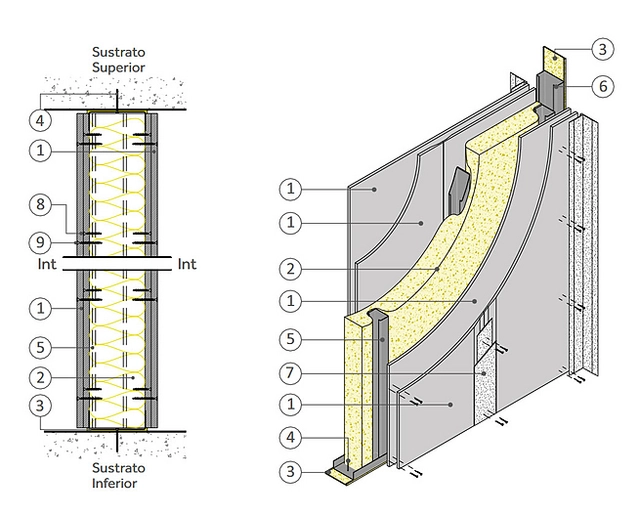

AC60 SCV 24 Tabique Interior Seco - Seco

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 10 mm Aislante Aislanglass® rollo e = 90 mm R212 Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): montante de Acero Galv. 60x38x8x0,85 mm instalados en zig zag Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina

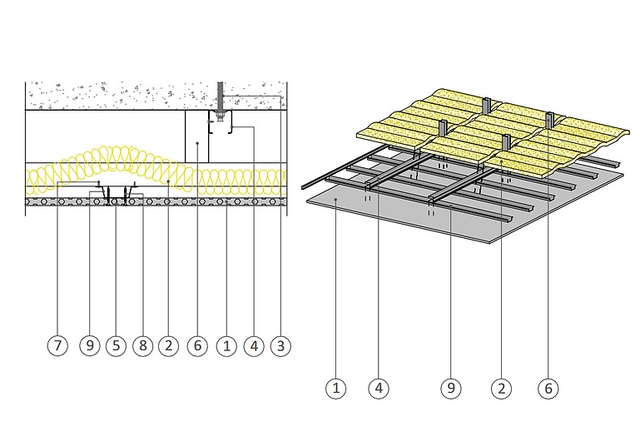

C-SCV1 Volcanita Rigitone™

Corte	Isométrico
Plancha Volcanita® Acústica Rigitone™ e=12,5 (Tipo 8-18, 12-25Q o 8-15-20) Aislante Aislanglass® rollo e=50mm R122 Perno de anclaje a definir por cálculo Composición Estructural Volcometal®: Montante deAcero Galv. 38x38x5x0,5mm Kit instalación Rigitone + Masilla PR Multi para Rigitone Tensor rígido Montante 38x38x5x0,5mm Tornillo Volcometal #8x1/2" cabeza de lenteja punta broca, rosca fina Tornillos Rigi @170 mm Volcometal Perfil Portante 40x18x10x10.05 mm@40cm

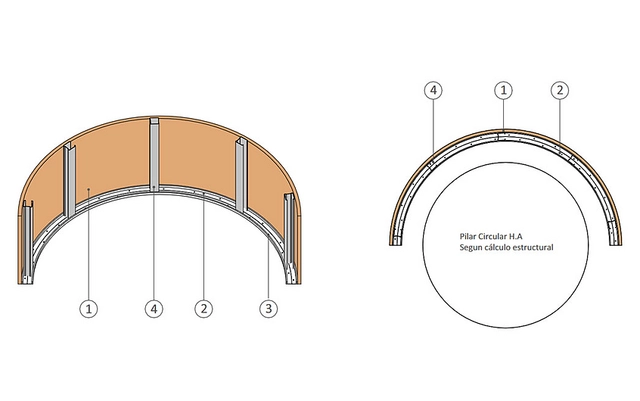

C-SCV C Volcatek® Curvo

Volcatek® curvo con Volcanita® ST e=15mm Perfil L de Acero Galvanizado con un lado segmentado Clavo de impacto 1” cada 50cm Composición Estructural Volcometal® Canal de Acero Galv. (superior e inferior) 39x20x0,5mm Montante Acero Galv. 38x38x5x0,5mm

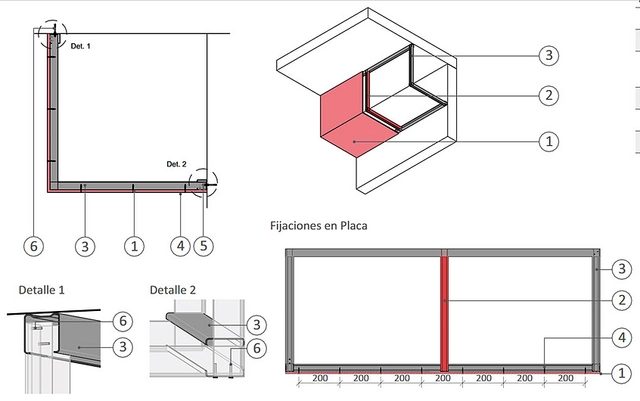

C-SCV -L Volcatek® tipo L

Placa de Volcatek espesor y tipo según EETT REfuerzo cada 120 cm Composición Estructural Volcometal Montante Acero Galv. 38xx38x5x0.5 mm o según cálculo Tornillo Volcanita® #6x1 ¼” cabeza de trompeta, punta fina, rosca fina Tornillo Volcometal #8 x 1/2 cabeza de lenteja punta broca, rosca fina Perno de expansión 1 ⅝”

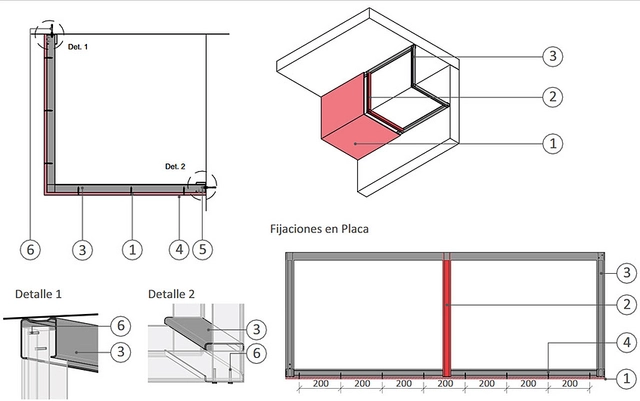

C-SCV -U Volcatek® tipo U

Placa de volcatek espesor y tipo según EETT Perno de expansión 1 ⅝” Composición Estructural Volcometal Montante Acero Galv. 38x38x5x0.5 mm o según cálculo Tornillo Volcanita® #6x1 ¼” cabeza de trompeta, punta fina, rosca fina Tornillo Volcometal #8 x 1/2 cabeza de lenteja punta broca, rosca fina

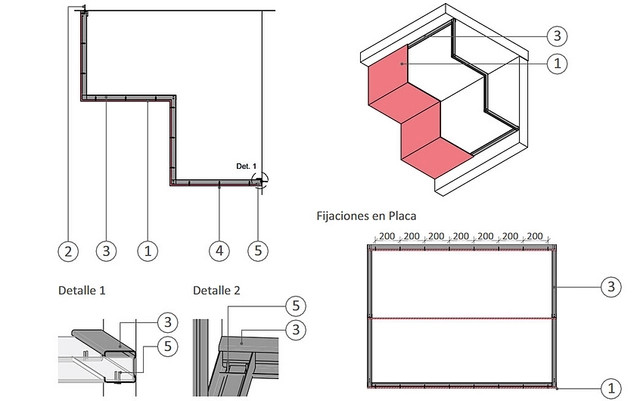

C-SCV -W Volcatek® tipo W

Placa de Volcatek espesor y tipo según EETT Perno de expansión 1 ⅝” Composición Estructural Volcometal Montante Acero Galv. 38x38x5x0.5 mm o según cálculo Tornillo Volcanita® #6x1 ¼” cabeza de trompeta, punta fina, rosca fina Tornillo Volcometal #8 x 1/2 cabeza de lenteja punta broca, rosca fina

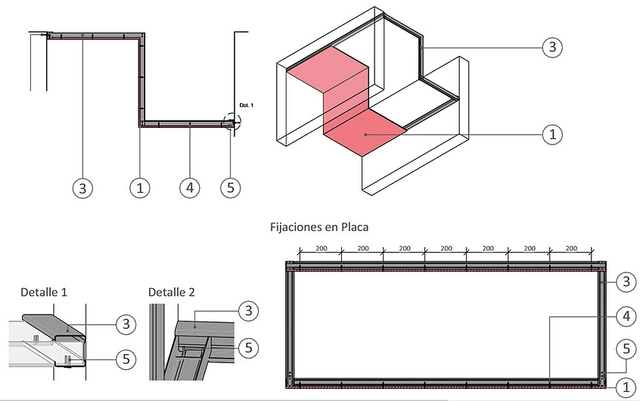

IN - SCV Z Volcatek Tipo Z

Placa de Volcatek® e=10mm Perno de expansión 1 5/8” Composición Estructural Volcometal® Canal de A cero G alv.(superior e inferior) 39x20x0,5mm Montante de Acero Galv. 38x38x5x0,5mm Tornillo Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina Tornillo Volcometal #8x1/2, cabeza de lenteja punta broca, rosca fina

Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
