Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap. Para aplicación industrial (I)y otros proyectos con requerimiento F30 y F60.
Los tabiques que se proponen como SCV están formados por una estructura de acero galvanizado y madera, sobre la cual se fijan una o más placas atornilladas por cada lado. Con respecto a la aislación, Volcán® recomienda en recintos habitables, considerar una aislación térmica con lana de vidrio Aislanglass o lana mineral Aislan. Dentro de los archivos BIM se podrán encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.
A continuación encontrarás SCV para tabiques interiores como Volcopanel® PE y HC con resistencia al fuego entre F30-F180, tabiques perimetrales como Volcopanel® MPE, además de soluciones complementarias Volcatek® y tapas de registro.
Aplicaciones en todo tipo de proyectos. Sin embargo, es mayormente utilizado en proyectos con módulos, partes o piezas repetitivas, como proyectos habitacionales, proyectos acogidos a DS10-DS19-DS49, proyectos de salud, baños modulares y modulos 3D industrializados en general.
- Resistencia al fuego según NCh 935/1.
- Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
- Resistencia térmica según NCh 853-NCh 850.

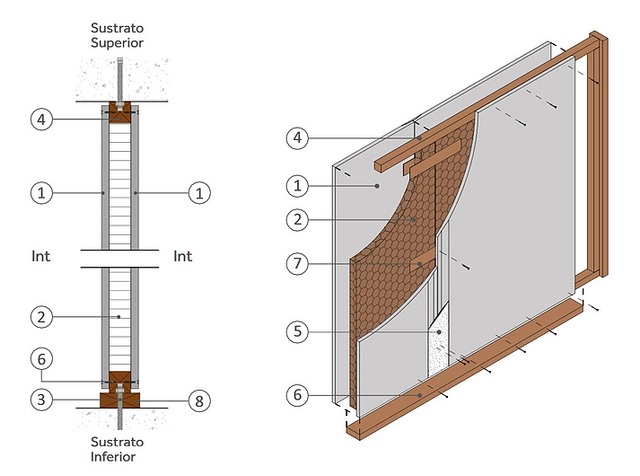

I30 SCV 12 Tabique Interior Volcopanel HC Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 60 mm | No aplica | 27 dB (A) | No aplica | Madera | No aplica |
| |
| Corte | Isométrico |
- Placa Volcanita® ST Borde rebajado e = 12,5 mm
- Madera + Celdas hexagonales
- Perno de anclaje a definir por cálculo
- Bastidor de madera de 32x32 mm cada 40 cm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita® #6x1”, cabeza de trompeta, punta fina, rosca fina
- Clavijas
- Bastidor de madera de 65x25 mm en todo el perímetro
|

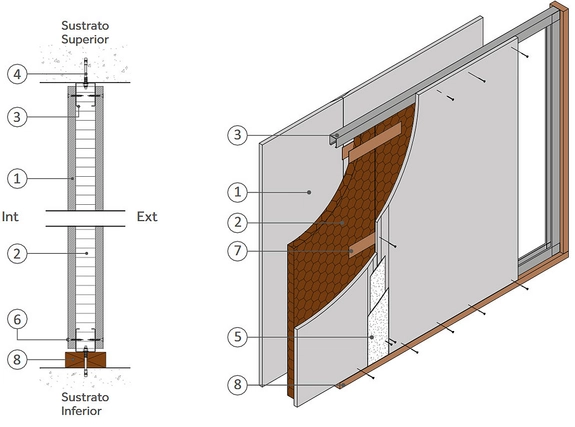

I30 SCV 13 Tabique interior Volcopanel HC Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Montantes |
| 57 mm | No aplica | 27 dB (A) | No aplica | No aplica |

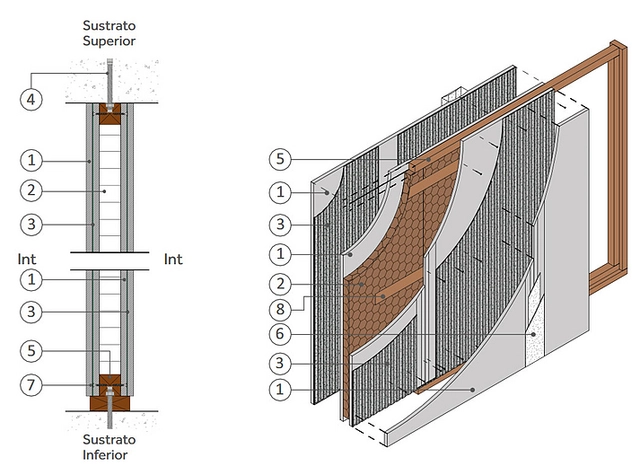

I60 SCV 10 Tabique Interior Volcopanel HC Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 75 mm | No aplica | 30 dB (A) | Sin aislación | Madera | No aplica |
| |
| Corte | Isométrico |
- Placa Volcanita® ST Borde rebajado e = 10 mm
Madera + Celdas hexagonales - Placa Volcanita® ST Borde rebajado e = 10 mm
Adhesivo Volcafix® - Perno de Anclaje a definir por cálculo
- Bastidor de madera de 32x32 mm cada 40 cm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina
- Clavijas
- Bastidor de madera de 65x25 mm en todo el perímetro
|

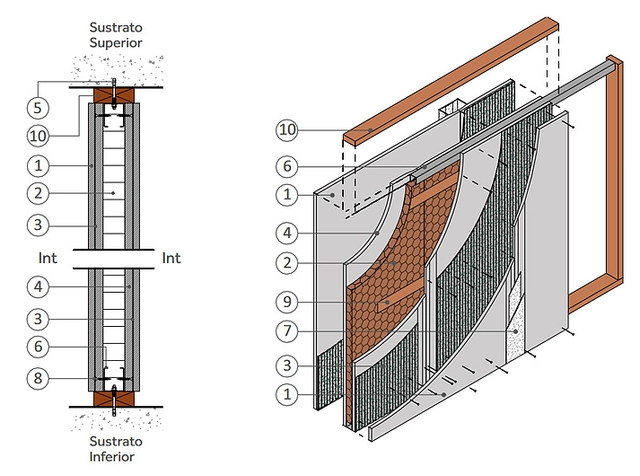

I60 SCV 13 Tabique Interior Volcopanel HC Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 80 mm | No aplica | 31 dB (A) | Sin aislación | Acero galvanizado, madera | No aplica |
| |
| Corte | Isométrico |
- Placa Volcanita® ST Borde rebajado e = 10 mm
- Madera + Celdas hexagonales
- Adhesivo Volcafix®
- Placa Volcanita® ST Borde rebajado e = 12,5 mm
- Perno de expansión 1 5/8”
- Bastidor de Acero Galvanizado 32x38x6x0,5 mm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita® #6x1”, cabeza de trompeta, punta fina, rosca fina
- Clavijas
- Bastidor de madera de 65x25 mm en todo el perímetro
|

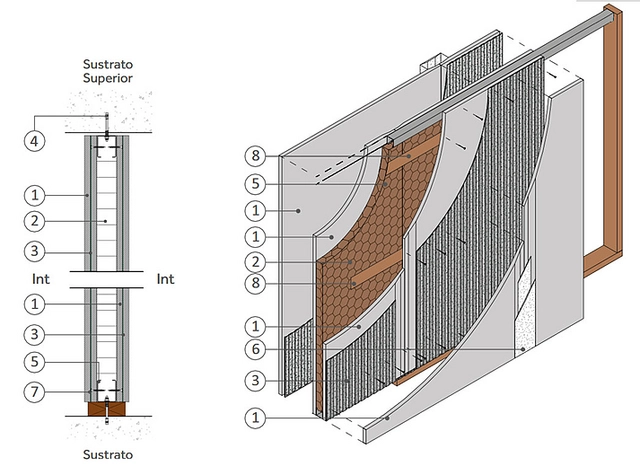

I60 SCV 14 Tabique Interior Volcopanel HC Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 75 mm | No aplica | No aplica | Sin aislación | Acero galvanizado, madera | No aplica |
| |
| Corte | Isométrico |
- Placa Volcanita® ST Borde rebajado e = 10 mm
- Madera + Celdas hexagonales
- Placa Volcanita® ST Borde rebajado e = 10 mm
- Adhesivo Volcafix®
- Perno de expansión 1 5/8”
- Bastidor Acero Galvanizado 32x38x6x0,5 mm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita® #6x1”, cabeza de trompeta, punta fina, rosca fina
- Clavijas
|
Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
