Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap. Para aplicación industrial (I)y otros proyectos con requerimiento F30.
Los tabiques que se proponen como SCV están formados por una estructura de acero galvanizado y madera, sobre la cual se fijan una o más placas atornilladas por cada lado. Con respecto a la aislación, Volcán® recomienda en recintos habitables, considerar una aislación térmica con lana de vidrio Aislanglass o lana mineral Aislan. Dentro de los archivos BIM se podrán encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.
A continuación encontrarás SCV para tabiques interiores como Volcopanel® PE y HC con resistencia al fuego entre F30-F180, tabiques perimetrales como Volcopanel® MPE, además de soluciones complementarias Volcatek® y tapas de registro.
Aplicaciones en todo tipo de proyectos. Sin embargo, es mayormente utilizado en proyectos con módulos, partes o piezas repetitivas, como proyectos habitacionales, proyectos acogidos a DS10-DS19-DS49, proyectos de salud, baños modulares y modulos 3D industrializados en general.
- Resistencia al fuego según NCh 935/1.
- Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
- Resistencia térmica según NCh 853-NCh 850.

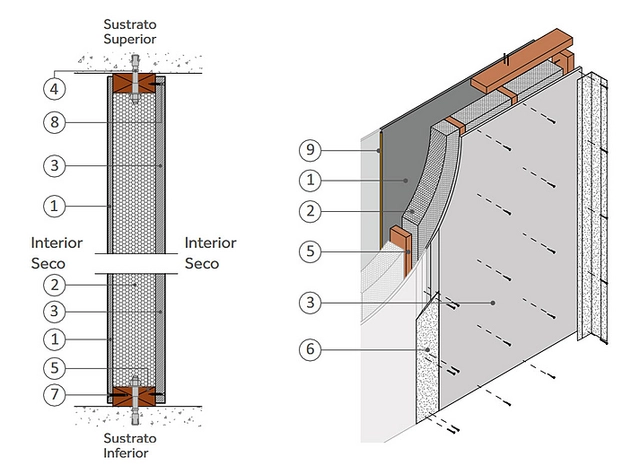

I30 SCV 1 Volcopanel MPE Industrializado Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 88 mm | 40 cm | 36 dB (A) | R105 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Placa de Fibrocemento Volcanboard® Estructural e = 8 mm
- Poliestireno Expandido (EPS)
- Placa Volcanita® ST Borde rebajado e = 15 mm
- Pernos de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x45 mm) cada 40 cm
- Solución Junta Invisible Junta Pro®: (Cinta de papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO
- Tornillo Volcanita® #6x1", cabeza de trompeta, punta fina, rosca fina
- VolcanSello® Híbrido
|

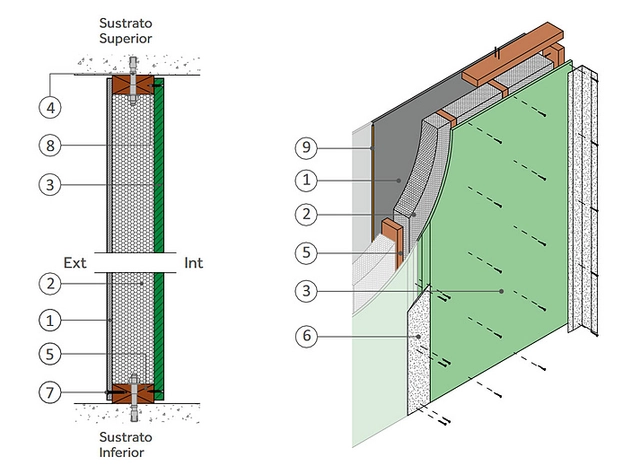

I30 SCV 2 Volcopanel MPE Industrializado Húmedo - Exterior
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 88 mm | 40 cm | 36 dB (A) | R105 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Placa de Fibrocemento Volcanboard® Estructural e = 8 mm
- Poliestireno Expandido (EPS)
- Placa Volcanita® ST Borde rebajado e = 15 mm
- Pernos de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x45 mm) cada 40 cm
- Solución Junta Invisible Junta Pro®: (Cinta de papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO
- Tornillo Volcanita® #6x1!, cabeza de trompeta, punta fina, rosca fina
- VolcanSello® Híbrido
|

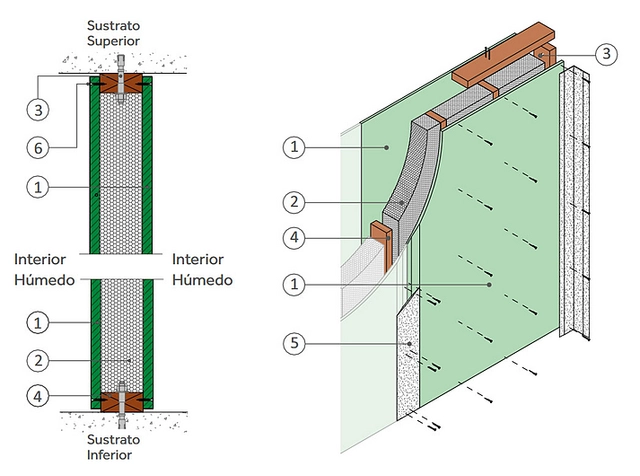

I30 SCV 3 Volcopanel MPE Industrializado Húmedo - Húmedo
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 95 mm | 40 cm | 36 dB (A) | R105 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Placa de yeso-cartón Volcanita® RH Borde Rebajado e = 15 mm
- Poliestireno Expandido (EPS), densidad nominal 15 kg/m3
- Pernos de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x45 mm) cada 40 cm
- Solución Junta Invisible Junta Pro®: (Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
|

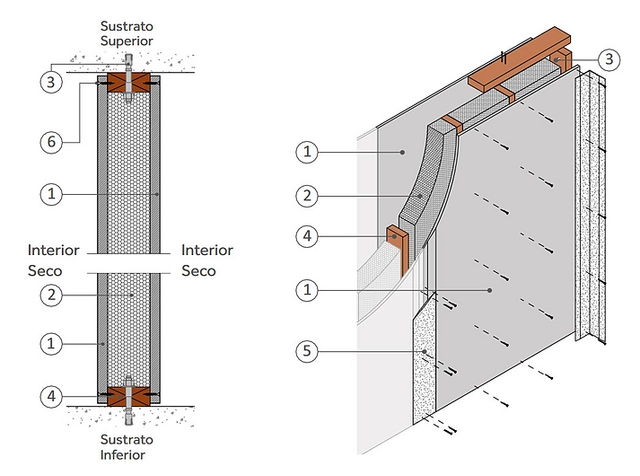

I30 SCV 5 Volcopanel MPE Indu strializado Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 95 mm | 40 cm | 36 dB (A) | R105 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Placa de yeso-cartón Volcanita® ST Borde Rebajado e= 15mm
- Poliestireno Expandido (EPS)
- Descripción Montaje
- Pernos de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x45mm) cada 40cm
- Solución Junta I nvisible Junta P ro®: (Cinta d e Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina
|
Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
