Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap. Soluciones Constructivas Sostenibles Volcán® para Entrepisos, pisos ventilados y deck terrazas.

Soluciones para recintos exteriores, como Volcanboard® Deck, utilizado en Terrazas, pérgolas, quinchos, piscinas, áreas de descanso y de recreación, vías peatonales, marinas y muelles, vallas divisorias de espacios, uso residencial y comercial, paisajismo, instalaciones deportivas, plazas, parques.

Dentro de los archivos BIM podrás encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.

• Resistencia al fuego según NCh 935/1.
• Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
• Resistencia térmica según NCh 853-NCh 850.

Archivos BIM en formato rvt., para mayor información u otros formatos contactar a especificaciones@volcan.cl

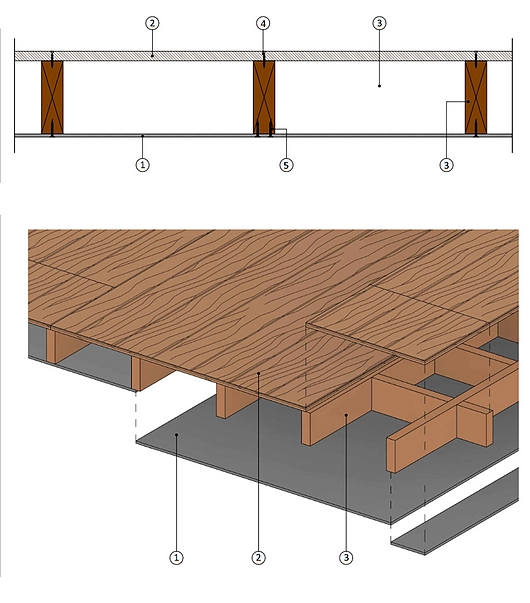

P15 SCV 1 Piso Ventilado - Entre piso

Placa de Fibrocemento Volcanboard® e = 6 mm Madera terciada e = 18 mm Viga de Pino 2''x6'' (41x138 mm) 40 cm Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” TornilloVolcanboard® #10x1 1/4", cabeza avellanada, punta espada,rosca Hi Lo

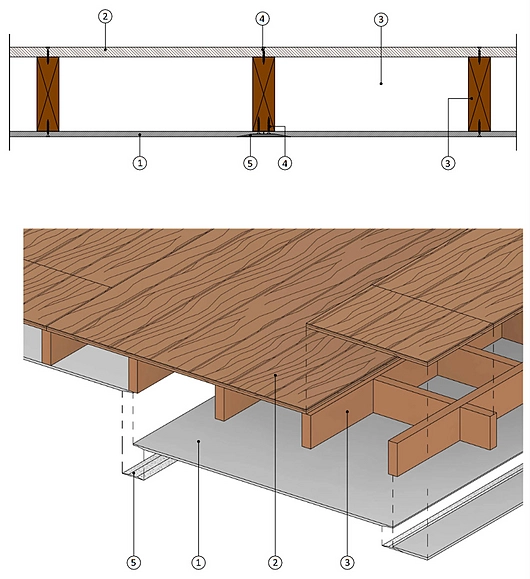

P15 SCV 2 Entre Piso

Placa Volcanita® ST Borde rebajado e = 10 mm Madera terciada e = 18 mm Viga de Pino 2''x6'' (41x138 mm) 40 cm Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” Solución Junta Invisible (1) Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)

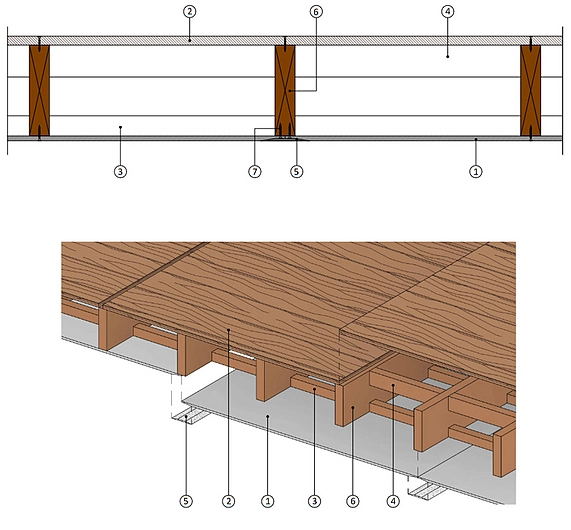

P15 SCV 3 Piso Ventilado - Entre piso

Madera terciada e = 18 mm Liston Pino Cepilla 2x2'' (41x41 mm) 40 cm Cadeneta Pino Cepilla 2x3'' (41x65 mm) 120 mm Solución Junta Invisible (1) Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Pino Seco Cepillado de 2"x8" (41x185 mm) cada 50 cm Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”

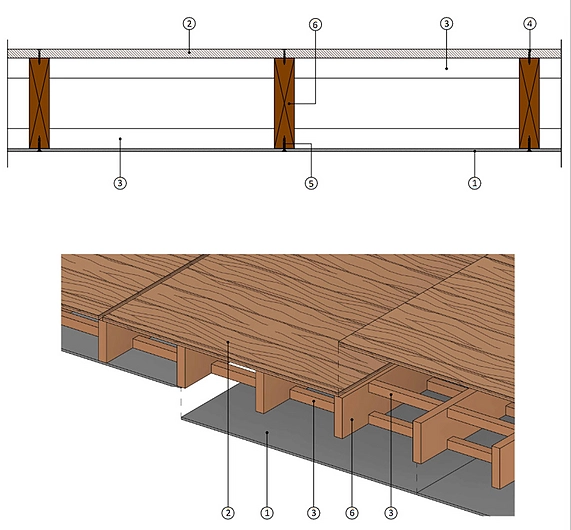

P15 SCV 4 Piso Ventilado, Entre piso

Placa de Fibrocemento Volcanboard® e = 6 mm Madera terciada e = 18 mm Liston Pino Cepilla 2x2'' (41x41 mm) 40 cm Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” Tornillo Volcanboard #6 x 1 ¼”, cabeza avellanante, punta fina, rosca fina Pino Seco Cepillado de 2"x8" (41x185 mm) cada 50 cm

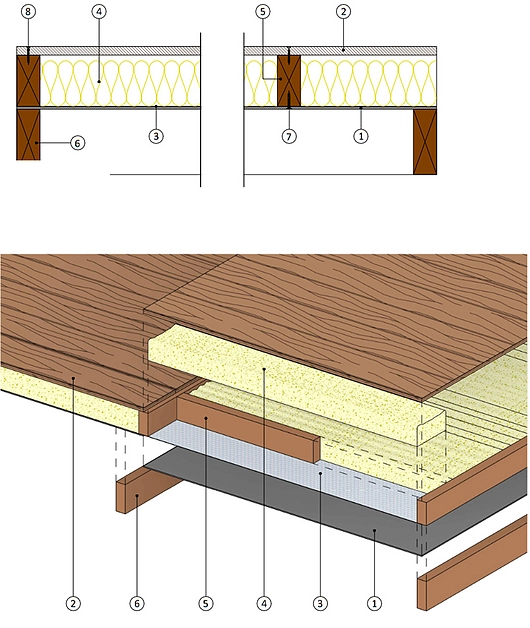

P15 SCV 5 Piso Ventilado - Entre piso

Placa de Fibrocemento Volcanboard® e = 4 mm Madera terciada e = 18 mm VolcanWrap® Typar Membrana hidrófuga respirable Aislante Aislanglass® rollo e = 80 mm R188 Pino Seco Cepillado de 2"x4" (90x41 mm) cada 40 cm Viga Maestra pino Cepillado de 2"x5" (41x115 mm.)cada 132 cm TornilloVolcanboard® #6x1 1/4", cabeza avellanante, punta espada, rosca Hi Lo Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”

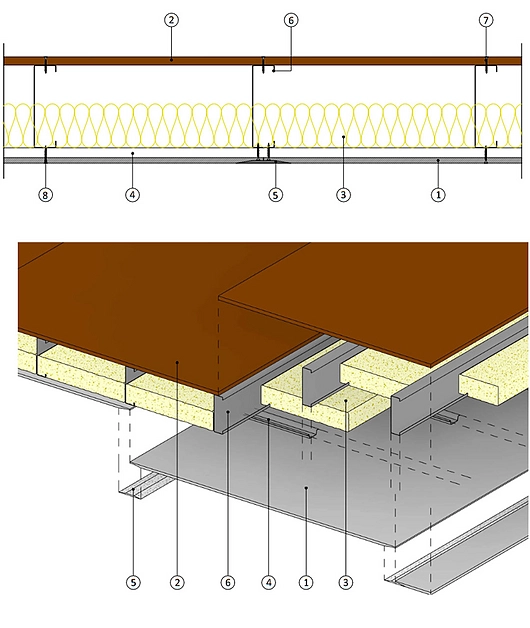

P15 SCV 7 Entre piso

Placa Volcanita® ST Borde rebajado e = 10 mm Placa OSB e = 15,1 mm Aislante Aislanglass® rollo e = 80 mm R188 Volcometal (o similar) Perfil Omega 40x18x10x0.5 mm Solución Junta Invisible (1) Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Viga Sec. Volcometal Perfil Acero galvanizado canal 150x40x12x0.85 mm, 400 mm Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”

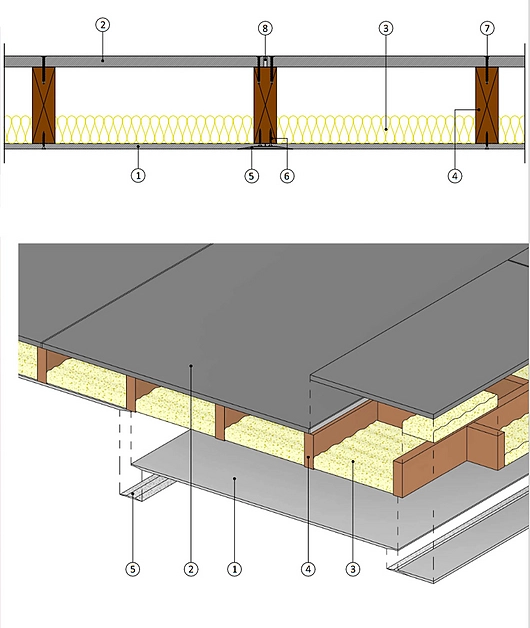

P30 SCV 1 Entre piso

Placa Volcanita® ST Borde rebajado e = 10 mm Placa de Fibrocemento Volcanboard® Entrepiso e = 22 mm Aislante Aislanglass® rollo e = 50 mm R122 Viga de Pino 2''x6'' (41x138 mm) cada 40 cm Solución Junta Invisible (1) Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” Tornillo Entrepiso #12x2” cabeza avellanante, punta broca con alas, rosca fina VolcanSello® Híbrido

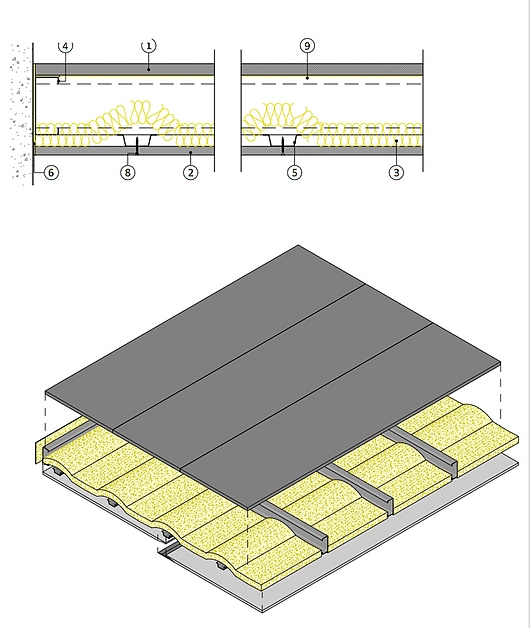

P30 SCV 4 Volcanboard - Entre piso

Placa de Fibrocemento Volcanboard® entrepiso e = 22 mm Placa Volcanita® ST Borde rebajado e = 15 mm Aislante Aislanglass® Rollo papel una cara e = 50 mm R122 Composición Estructural Volcometal®: Canal de Acero Galv. (superior e inferior)103x30x0,85 mm Montante de Acero Galv. 100x40x12x0,85 mm Perfil Omega 40x18x10x3000 40 cm Sonoglass® ancho S/estructura e = 40 mm en todo el perímetro Sonoglass® Banda elastoacústica e = 3 mm, a=40 mm Tornillo Volcanboard® #7x1 3/4” cabeza avellanante punta broca, rosca Hi Lo Tornillo Volcanboard #6 x 1 ¼”, cabeza avellanante, punta fina, rosca fina

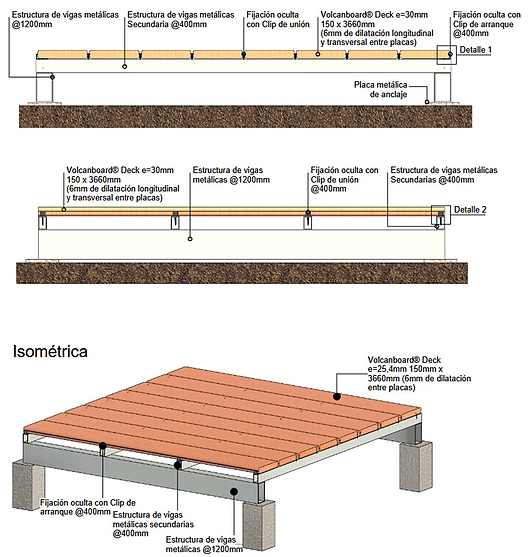

P SCV 1 Volcanboard Deck
