Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap. Para aplicación industrial (I)y otros proyectos con requerimiento F30 y F80.

Los tabiques que se proponen como SCV están formados por una estructura de acero galvanizado y madera, sobre la cual se fijan una o más placas atornilladas por cada lado. Con respecto a la aislación, Volcán® recomienda en recintos habitables, considerar una aislación térmica con lana de vidrio Aislanglass o lana mineral Aislan. Dentro de los archivos BIM se podrán encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.

A continuación encontrarás SCV para tabiques interiores como Volcopanel® PE con resistencia al fuego entre F30-F80, tabiques perimetrales como Volcopanel® MPE, además de soluciones complementarias Volcatek® y tapas de registro.

Aplicaciones en todo tipo de proyectos. Sin embargo, es mayormente utilizado en proyectos con módulos, partes o piezas repetitivas, como proyectos habitacionales, proyectos acogidos a DS10-DS19-DS49, proyectos de salud, baños modulares y modulos 3D industrializados en general.

• Resistencia al fuego según NCh 935/1.
• Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
• Resistencia térmica según NCh 853-NCh 850.

I30 SCV 31 Tabique industrializado Volcopanel PE Seco - Seco

Corte	Isométrico

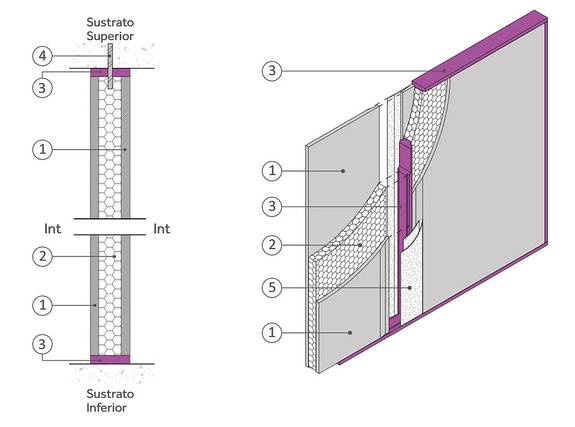

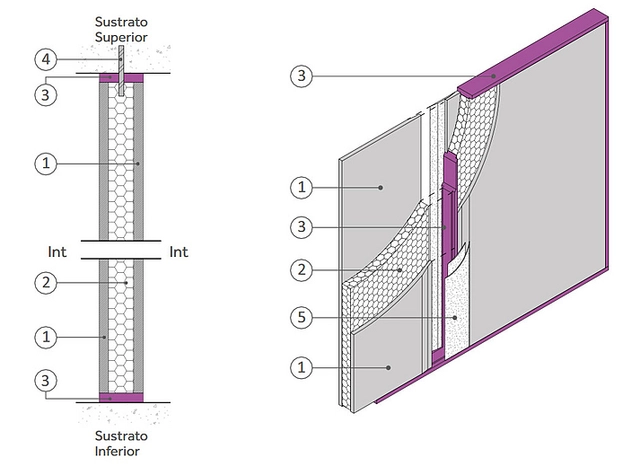

Placa Volcanita® ST Borde rebajado e = 15 mm Poliestireno Expandido (EPS) e = 40 mm R105 densidad 20 kg/m3 Volcán® Sello Espuma F120 Anclaje de fierro estriado Largo = 80 mm e = 8 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)

I30 SCV 32 Tabique Industrializado Volcopanel PE Húmedo - Húmedo

Corte	Isométrico

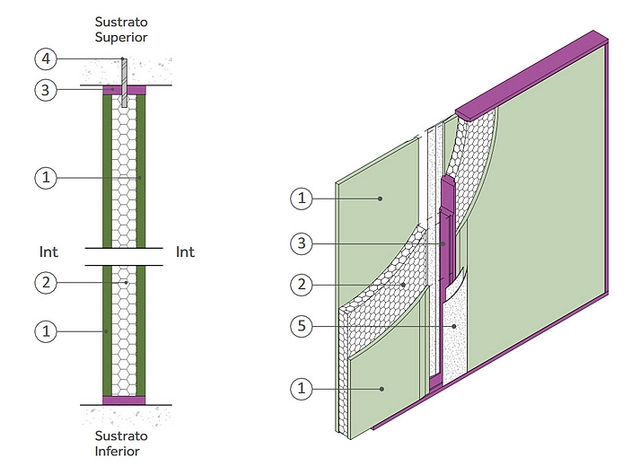

Placa Volcanita® RH Borde rebajado e = 15 mm Poliestireno Expandido (EPS) e = 40 mm R105 densidad 20 kg/m3 Volcán® Sello Espuma F120 Anclaje de fierro estriado Largo = 80 mm e = 8 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)

I30 SCV 33 Tabique industrializado Volcopanel PE Seco - seco

Corte	Isométrico

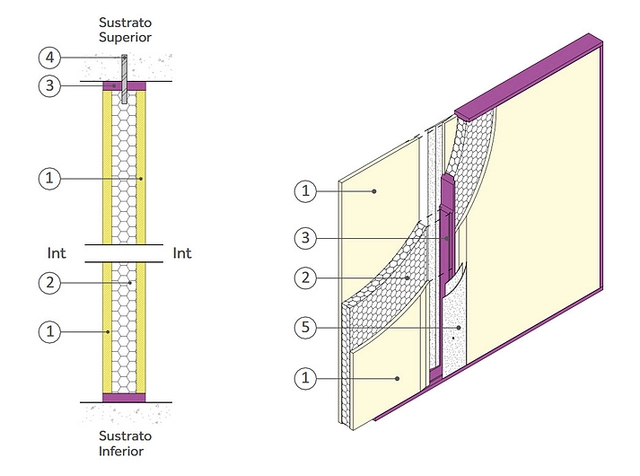

Placa Volcanita® XR Borde rebajado e = 15 mm Poliestireno Expandido (EPS) e = 40 mm R105 densidad 20 kg/m3 Volcán® Sello Espuma F120 Anclaje de fierro estriado Largo =80 mm e =8 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)

I60 SCV 35 Tabique Industrializado volcopanel PE Shaft

Corte	Isométrico

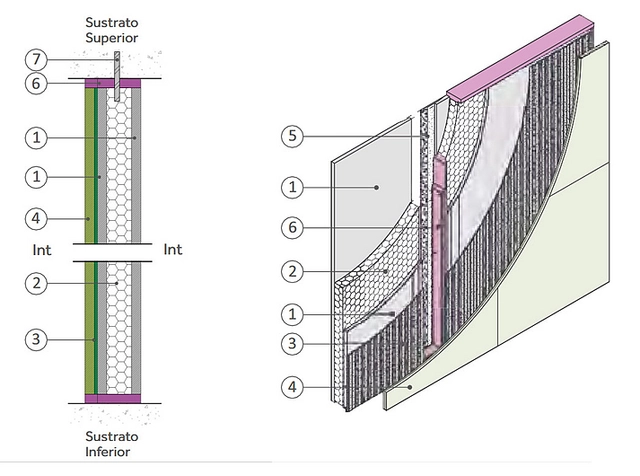

Placa Volcanita® ST Borde rebajado e = 15 mm Poliestireno Expandido (EPS) e = 40 mmR105 densidad 20 kg/m3 Adhesivo Volcafix® Placa Volcanita® XR RH Borde rebajado e = 15 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Volcán® Sello Espuma F120 Anclaje de fierro estriado Largo =80 mm e = 8 mm

I180 SCV 4 Tabique industrializado Volcopanel PE Seco - Seco

Corte	Isométrico

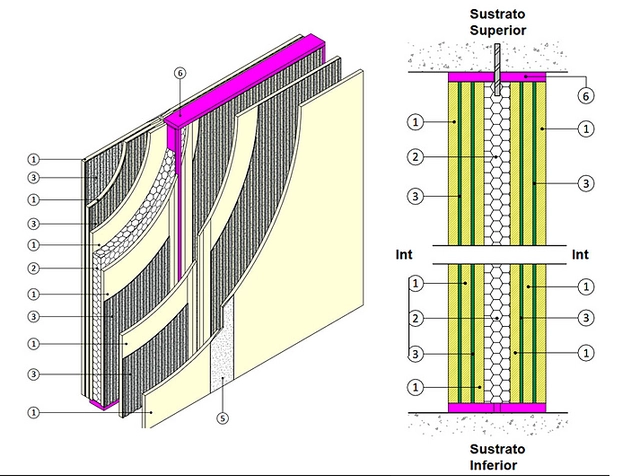

Placa Volcanita® XR Borde rebajado e = 15 mm Poliestireno Expandido (EPS) e = 40 mm R105 densidad 20 kg/m3 Adhesivo Volcafix® Anclaje de fierro estriado Largo = 80 mm e = 8 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Volcán® Sello Espuma F120

Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
