Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap.
Volcan ofrece soluciones de tabiquería perimetral, a base de placas Volcanita, Volcanita XR y/o fibrocemento Volcanboard, Volcanboard Siding o Volcoglass X, sobre estructura de acero galvanizado o madera, aislación de lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap.
Las Soluciones Constructivas Sostenibles para tabiques perimetrales o para tabiques en fachadas tipo EX son para soluciones Seco-Exterior, Exterior-Exterior o Húmedo- Exterior. Con requerimientos de resistencia al fuego entre F15-F180 y envolventes complementarias para requerimientos térmicos o de terminación final de fachada.
Dentro de los archivos BIM podrás encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.
- Resistencia al fuego según NCh 935/1.
- Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
- Resistencia térmica según NCh 853-NCh 850.
Archivos BIM en formato rvt., para mayor información u otros formatos contactar a especificaciones@volcan.cl
| Función | SCV | Espesor | Altura máx. | Resistencia al fuego | Aislación acústica | Factor R100 |
| Tabique perimetral | Volcometal® | 155 mm | 5.0 m | F120 | 47 dB (A) | R212 |
En este tipo de SCV para fachadas, donde arquitectónicamente la envolvente tiene un rol de protección ante la intemperie, un factor determinante será el requerimiento térmico del proyecto según su emplazamiento y uso. Posterior a esto, la resistencia al fuego es un factor determinante, definido por la OGUC (titulo 4,capitulo 3) según el tipo de proyecto en desarrollo.

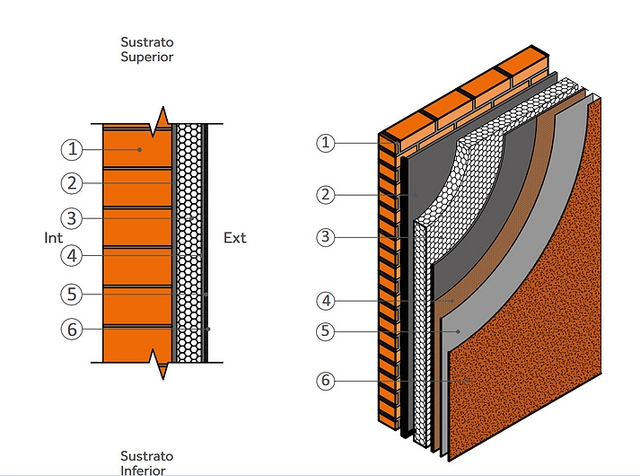

EX SCV1 Envolvente - EIFS Muro Albañilería
| |
| Corte | Isométrico |
- Muro de Albañilería
- Mortero adhesivo Weber Base Coat
- Poliestireno expandido Weber Therm Densidad 20 kg/m3
- Mortero de regulación Weber Base Coat + Malla de refuerzo de fibra de vidrio Weber® Malla Orange 153 gr/m2
- Imprimación de fondo y Regulador de Absorción Weber Cover
- Revestimiento de acabado Weber Textura
|

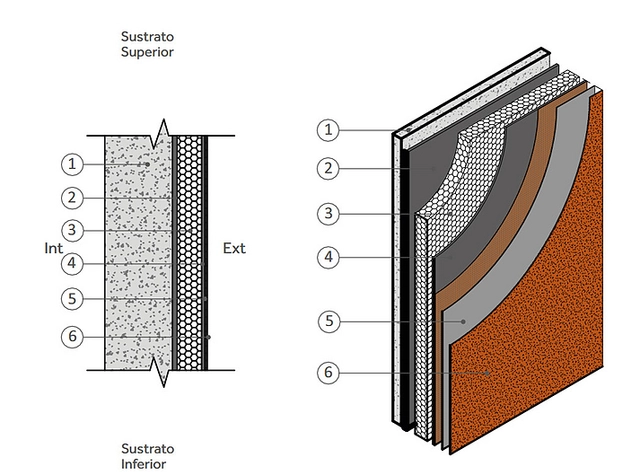

EX SCV2 Envolvente - EIFS Muro Hormigón
| |
| Corte | Isométrico |
- Muro Base
- Mortero adhesivo Weber Base Coat
- Poliestireno expandido Weber Therm Densidad 20 kg/m3
- Mortero de regulación Weber Base Coat + Malla de refuerzo de fibra de vidrio Weber® Malla Orange 153 gr/m2
- Imprimación de fondo y Regulador de Absorción Weber Cover
- Revestimiento de acabado Weber Textura
|

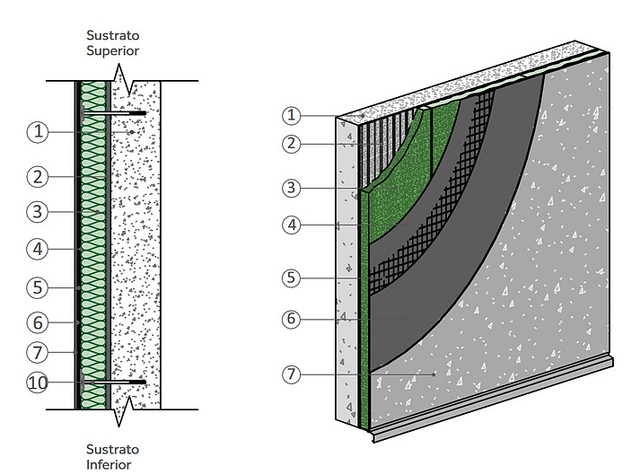

EX SCV 3 Envolvente - VolcanSate sobre Hormigón Armado
| |
| Corte | Isométrico |
- Muro hormigón armado
- Mortero adhesivo VolcanSATE® Weber Base Coat Aplicado con llana dentada A panel de lana
- Paneles de lana mineral AislanEIFS® R135 e=50mm
- Mortero de Regulacion VolcanSATE® Weber Base Coat
- Malla de refuerzo de fibra de vidrio VolcanSate Weber Malla Orange 153 gr/m2
- Mortero de regulación VolcanSATE® Weber Cover
- Revestimiento de acabado VolcanSATE® Weber Textura
- VolcanSATE Weber Perfil de arranque
- VolcanSATE Weber Perfil Corta Gotera
- Weber Fijación Mecánica empotrado al sustrato base 50 cm (9 fijaciones x m2)
|

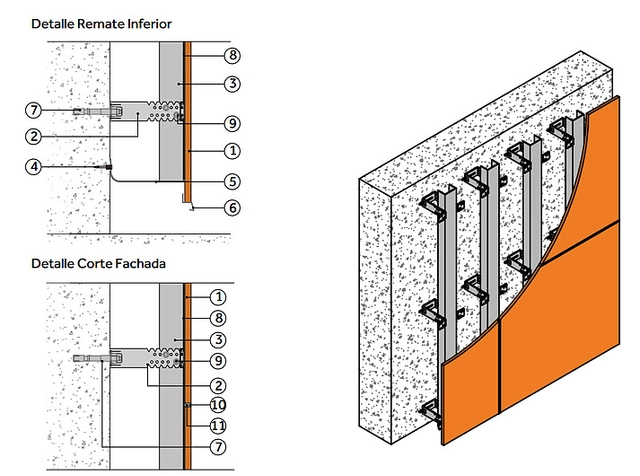

EX SCV4 Envolvente - Durafront fachada ventilada
| |
| Corte | Isométrico |
- Placa Durafront® e=10mm
- Anclaje Regulable
- Composición Estructural Volcometal®: Montante Acero Galv.60x38x8x0,85mm
- Fijación según sustrato
- Malla Mosquitero Galvanizada N°14 de 0.9x3m
- Perfil cortagotera
- Perno de expansión 1 5/8"
- Sistema Adhesivo Sika Tack-Panel
- Tornilo cabeza hexagonal, punta broca
- VolcanSello® Híbrido
- Cordón de respaldo polietileno expandido
|

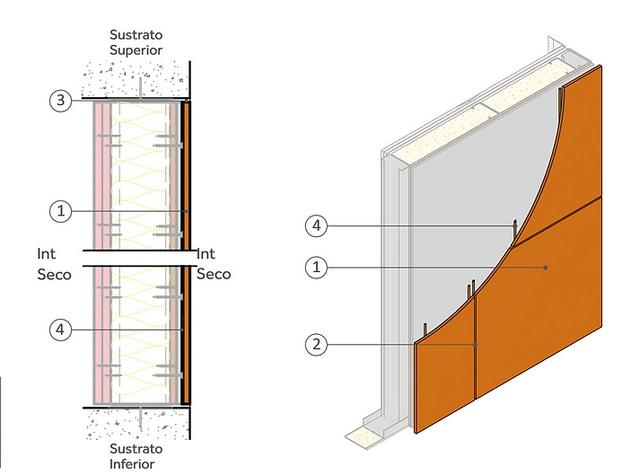

EX SCV5 Durafront sobre tabiquería - pegado
| |
| Corte | Isométrico |
- Placa Durafront® 10mm
- VolcanSello® Híbrido
- Cordón de respaldo polietileno expandido
- Sistema adhesivo Sika Tack-Panel
|
Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
