Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap.
Las SCV con clasificación C son Soluciones Constructivas Sostenibles de cielo o cielos decorativos con requerimientos acústicos.
En este tipo de SCV un factor determinante es la resistencia al fuego que exige la OGUC según el tipo de proyecto en desarrollo.
Si el proyecto en desarrollo tiene requerimientos acústicos o decorativos como una sala de espera, pasillos de proyectos habitacionales o de alto tráfico, como recintos comerciales, restaurantes, en general con superficies que necesitan no solo aislar acústicamente, sino que también, acondicionar, se recomienda consultar al área especificaciones de Volcán (especificaciones@volcan.cl) o revisar con proyecto, si está en ejecución con área técnica de Volcán®.

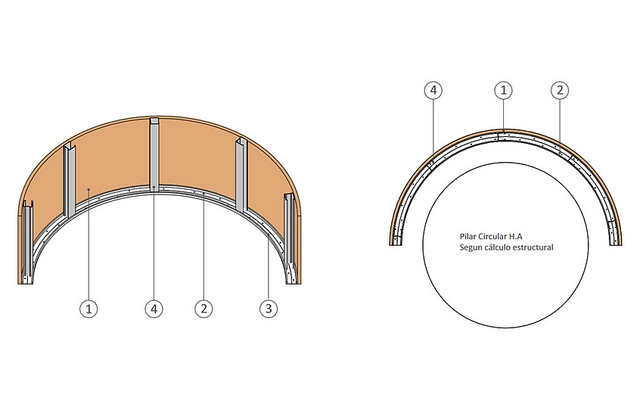

C-SCV C Volcatek® Curvo
| |
- Volcatek® curvo con Volcanita® ST e=15mm
- Perfil L de Acero Galvanizado con un lado segmentado
- Clavo de impacto 1” cada 50cm
- Composición Estructural Volcometal® Canal de Acero Galv. (superior e inferior) 39x20x0,5mm Montante Acero Galv. 38x38x5x0,5mm
|

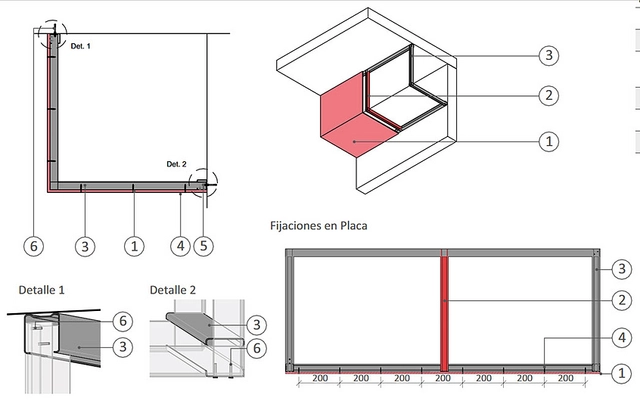

C-SCV -L Volcatek® tipo L
| |
- Placa de Volcatek espesor y tipo según EETT
- REfuerzo cada 120 cm
- Composición Estructural Volcometal Montante Acero Galv. 38xx38x5x0.5 mm o según cálculo
- Tornillo Volcanita® #6x1 ¼” cabeza de trompeta, punta fina, rosca fina
- Tornillo Volcometal #8 x 1/2 cabeza de lenteja punta broca, rosca fina
- Perno de expansión 1 ⅝”
|
C-SCV -U Volcatek® tipo U
| |
- Placa de volcatek espesor y tipo según EETT
- Perno de expansión 1 ⅝”
- Composición Estructural Volcometal Montante Acero Galv. 38x38x5x0.5 mm o según cálculo
- Tornillo Volcanita® #6x1 ¼” cabeza de trompeta, punta fina, rosca fina
- Tornillo Volcometal #8 x 1/2 cabeza de lenteja punta broca, rosca fina
|

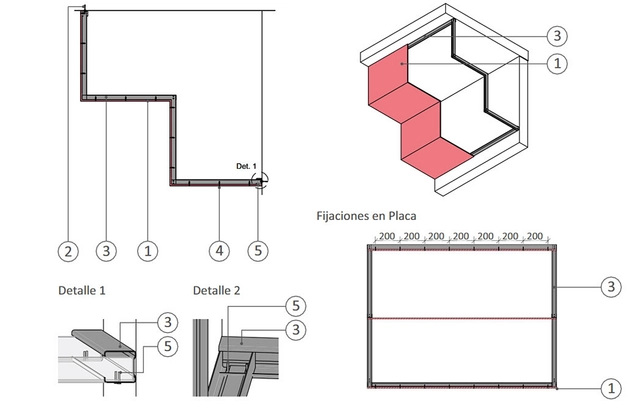

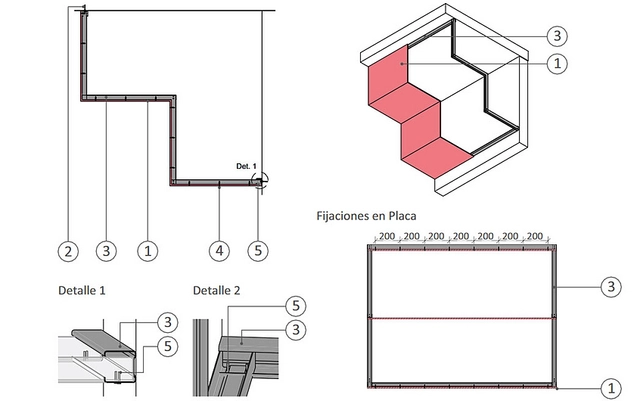

C-SCV -W Volcatek® tipo W
| |
- Placa de Volcatek espesor y tipo según EETT
- Perno de expansión 1 ⅝”
- Composición Estructural Volcometal Montante Acero Galv. 38x38x5x0.5 mm o según cálculo
- Tornillo Volcanita® #6x1 ¼” cabeza de trompeta, punta fina, rosca fina
- Tornillo Volcometal #8 x 1/2 cabeza de lenteja punta broca, rosca fina
|

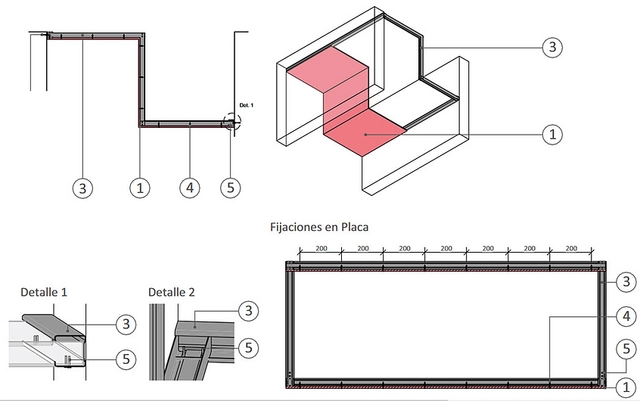

IN - SCV Z Volcatek Tipo Z
| |
- Placa de Volcatek® e=10mm
- Perno de expansión 1 5/8”
- Composición Estructural Volcometal® Canal de A cero G alv.(superior e inferior) 39x20x0,5mm Montante de Acero Galv. 38x38x5x0,5mm
- Tornillo Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina
- Tornillo Volcometal #8x1/2, cabeza de lenteja punta broca, rosca fina
|
Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
