Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap.
Las Soluciones Constructivas Sostenibles Volcán® para sectores donde se realicen procedimientos con equipos con emisión de rayos X son aplicables sobre perfilería metálica tradicional.
Con esta solución se busca proteger el entorno y a las personas, de la exposición a dosis peligrosas de radiación.
Esta solución está diseñada especialmente para aquellos recintos donde se utilicen equipos con emisión de rayos. El diseño de espesores de plomo y/o número de placas seleccionadas deben ser evaluadas y definidas por un especialista de acuerdo a uso y ubicación de la Solución Constructiva Volcán®. Las opciones consideran láminas de plomo adheridas( Volcanita PRP) o placas de yeso con sulfato de Bario (Volcanita PRB).
El tratamiento de juntas para esta placa de Volcán®, se realiza con cinta plomada y fleje metálico, lo cual simplifica y acelera el proceso de instalación.

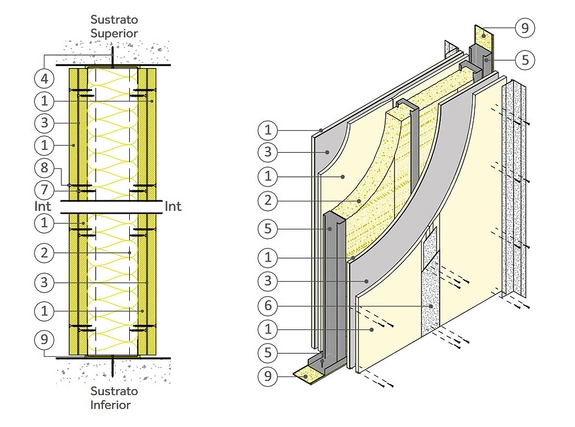

PR120 SCV 2 Tabique Interior Seco - Seco más lámina de plomo 2 mm
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 154 mm | 60 cm | 56 dB (A) | R212 | Acero galvanizado | 90 mm |
| |
| Corte | Isométrico |
- Placa Volcanita® XR Borde rebajado e = 15 mm
- Aislante Aislanglass® rollo e = 90 mm R212
- Lámina de Plomo e = 2 mm
- Clavo de impacto 1" cada 50 cm.
- Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina
- Tornillo Volcanita® #6x1 5/8", cabeza de trompeta, punta broca, rosca
- Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro
|
PR150 SCV 3 Volcanita® PR-B X Ray - Protección de Rayos X
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 115 mm | 60 cm | NA | R212 | Acero galvanizado | 90 mm |
| |
| Corte | Isométrico |
- Placa Volcanita® PR-B XRay e = 12,5 mm
- Aislante Aislanglass® rollo libre e = 90 mm R212
- Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro
- Clavo de impacto 1" cada 50 cm.
- Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm
- Solución Junta Invisible: Compuesto para Juntas Promix Xray + Cinta de papel microperforado Junta Pro®
- Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina
|
PR60 SCV 1 Tabique Protección Radiográfica Seco - Seco
| Espesor | Distancia estructura | Certificado acústico | Resistencia térmica | Composición | Montantes |
| 139 mm | 40 cm | 43 dB (A) | R212 | Acero galvanizado | 90 mm |
| |
| Corte | Isométrico |
- Placa Volcanita® XR Borde rebajado e = 15 mm
- Aislante Aislanglass® rollo e = 90 mm R212
- Volcanita®PR-P BR e = 12,5 mm
- Adhesivo Volcafix®
- Tapa para tornillos Plomada
- Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro
- Clavo de impacto 1" cada 50 cm.
- Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanita® 36 x 1 ¼”, cabeza de trompeta, punta fina, rosca fina
- Huincha plomada 3x50 mm
|
Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
