IMEL es una empresa dedicada al rubro de la conformación de acero de alta calidad para sistemas constructivos, estructurales, con altos estándares a lo largo de la cadena productiva.

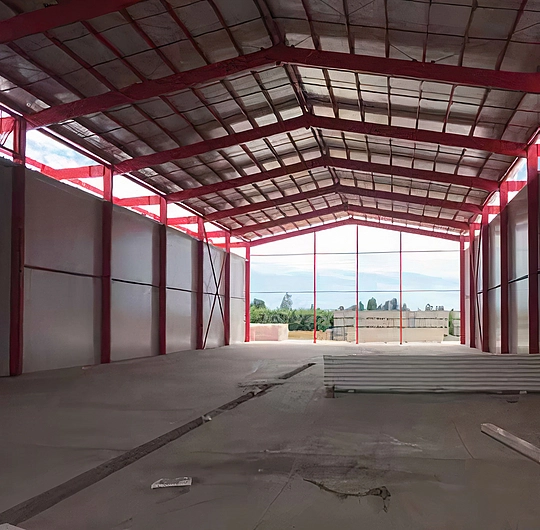

El innovador y moderno sistema constructivo TUBOX® es una creación de IMEL, de gran eficiencia estructural que permite construir galpones y grandes estructuras metálicas soportantes, permitiendo ahorrar importantes costos en faenas y mano de obra.

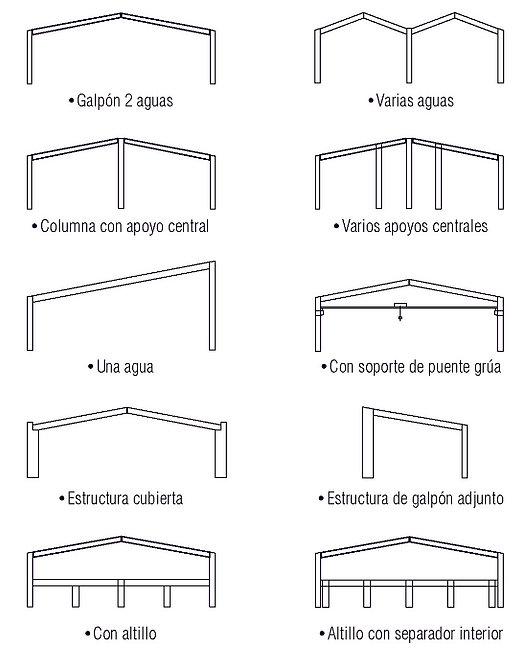

Alternativas de uso:

Plantas industriales. Centros comerciales y deportivos. Frigoríficos, supermercados. Centros de distribución. Campamentos mineros. Almacenes y talleres en general. Estructuras soportantes de alta resistencia. Otras estructuras metálicas en general.

Ventajas del sistema constructivo:

• Solución integral y de gran eficiencia estructural.
• Permite la construcción de galpones de grandes luces y alturas.
• Permite ahorrar importantes costos en faenas y mano de obra.
• Permite aumentar la eficiencia y calidad en diseños estructurales.
• Alta variedad de aplicaciones.
• Puede ser utilizada en construcciones mixtas (hormigón armado o albañilería).
• Fácil de limpiar, pintar o aplicar cualquier revestimiento que sea utilizado.
• Fácil de instalar, liviano y adaptable, comparado a otros perfiles.
• Se pueden fabricar en largos especiales a pedido.

Además, cabe mencionar que IMEL cuenta con su propio equipo en el aseguramiento de la calidad, el cual vela por la buena fabricación de todos los productos. Estos profesionales son capacitados en instituciones especializadas y mantienen un alto conocimiento en la materia.

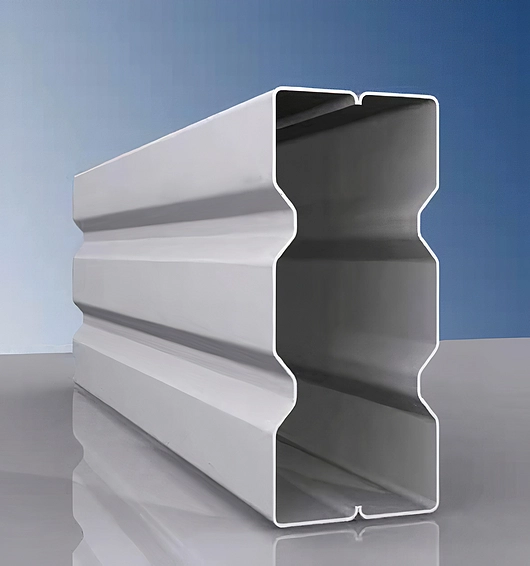

TUBOX® liviano

Largo standard	6, 7 y 8 mts.
Otros largos	A pedido
Series	200-250-300-350 (2 piezas)
Dimensiones (mm)	200 x 100 x 3 hasta 350 x 150 x 4 ó 300 x 200 x 4
Calidad acero	ASTM A36
Producto especial:	300 x 200 x 3/4

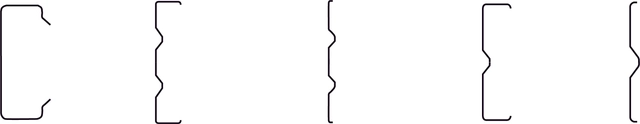

Perfil TUBOX cabezal	Perfil TUBOX liviano 2 Atiesadores	Perfil TUBOX Alma 2 atiesadores	Perfil TUBOX Liviano 1 atiesador	Perfil TUBOX Alma 1 atiesador
PAT. PER.: N°00107 – 2016	PAT. PER.: N°00111 – 2015	PAT. PER.: N°00109 – 2016	PAT. PER.: N°00110 – 2016	PAT. PER.: N°00108 – 2016
Perfil de acero tipo costanera con una contrapestaña a 90° para acople de componente.	Perfil de acero tipo costanera que cuenta en su base con dos nervios o atiesadores en forma de “V” y cuya función es mejorar las características (o el comportamiento) estructurales del conjunto.	Perfil de acero semiplano que cuenta en su base dos nervios o atiesados con forma de “V”, con el objeto de mejorar sus condiciones de resistencia estructural.	Perfil de acero tipo estructura que cuenta con un nervio o atiesado cuya función es mejorar sus condiciones de resistencia estructural.	Perfil de acero semiplano que cuenta con un nervio o atiesador cuya función es mejorar sus condiciones de resistencia estructural.

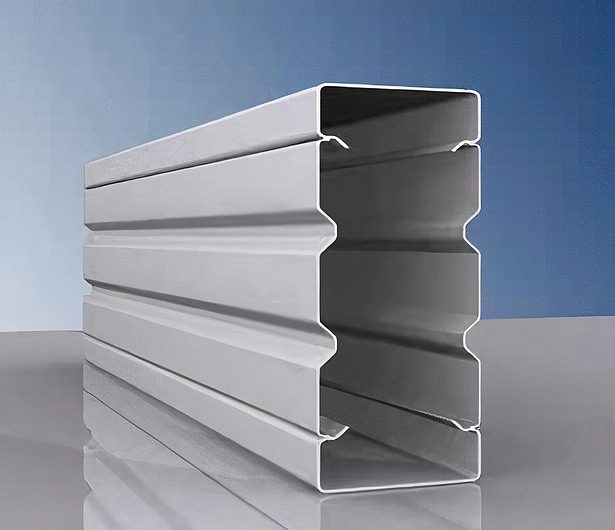

TUBOX® pesado

Largo standard	6, 7 y 8 metros
Otros largos	a pedido
Series	300-400-500-600 (4 piezas)
Dimensiones (mm)	300 x 150 x 3 x 3 hasta 600 x 250 x 5 x 4 mm
Calidad acero	ASTM A36

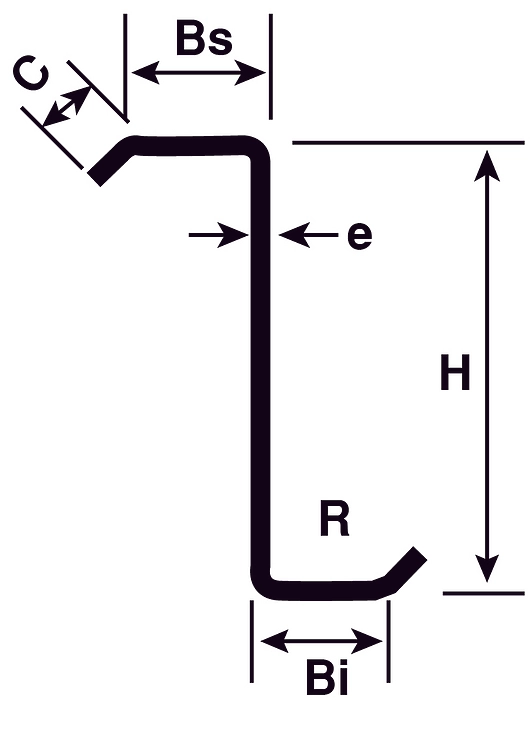

COSTANERA Z®

Sistema de costaneras de techo y cierro lateral, basado en el uso de Costanera Z, el cual satisface la necesidad de cubrir distancias entre pórticos mayores a 6 metros.

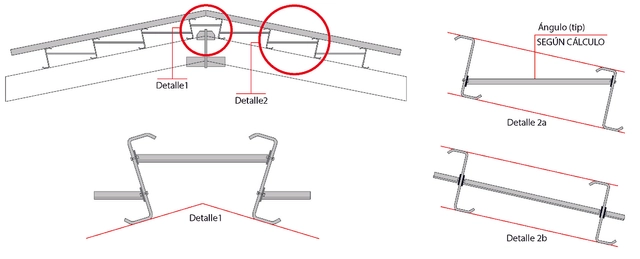

Se incorpora el concepto de viga contínua, lo cual se logra mediante una calidad de Costanera Z, dado que es anidable, esto permite traslapar los perfiles en los puntos de apoyo, aumentando de esta forma la capacidad resistente en este punto.
Además permite el uso de parejas de perfiles de distinto espesor, mayor en los tramos extremos y menor en todos los tramos interiores.

Propiedades

El almacenamiento y transporte de estos perfiles se logra fácilmente por su condición de anidabilidad, lo que facilita un óptimo aprovechamiento del espacio y un fácil apilamiento. La Costanera Z, es un complemento del Sistema Constructivo TuBox lo que permite contar con una solución de estructura de naves industriales y comerciales muy eficiente y económica. También puede ser utilizado como solución de costaneras en otro tipo de construcción
