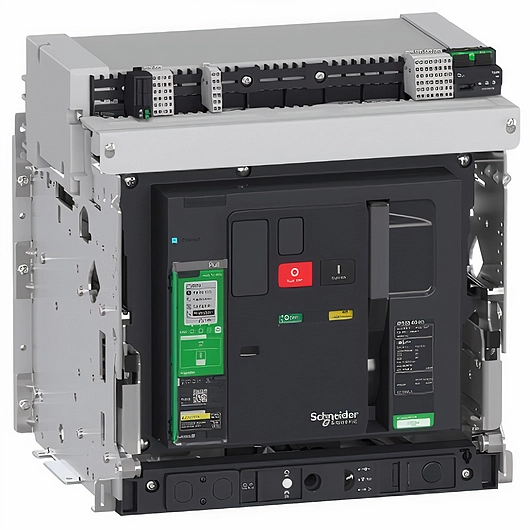

Masterpact MTZ comprende un amplio rango de interruptores de corte en aire diseñados para proteger sistemas eléctricos, tales como daños ocasionados por sobrecarga, cortocircuito y fallas a tierra.

Junto a sus módulos digitales avanzados y su unidad de control electrónica MicroLogic X contribuyen a la seguridad y eficiencia energética.

Aplicaciones: servicios, empresas, plantas industriales, construcción, hospitales

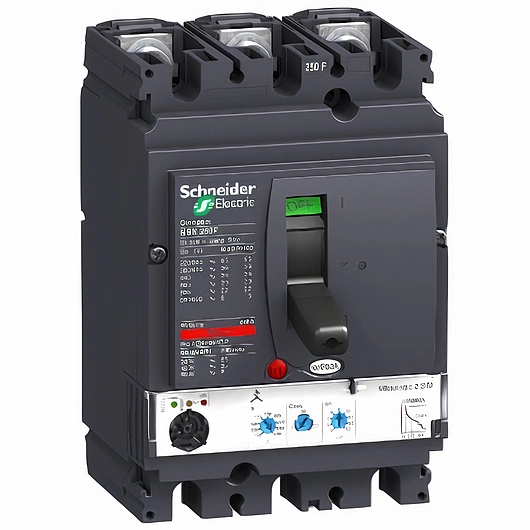

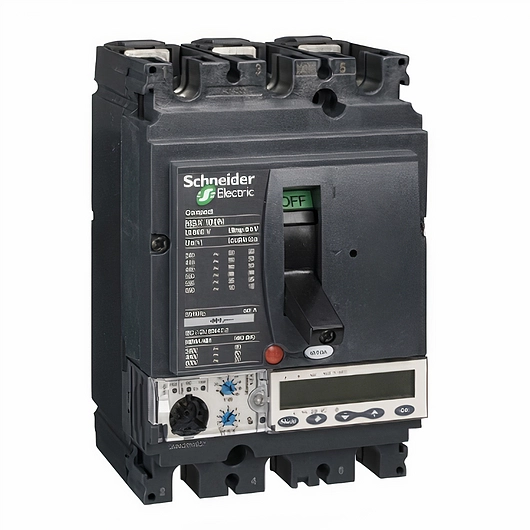

ComPact NSX es una gama completa de interruptores automáticos de caja moldeada, disponible en dos tamaños para satisfacer todas las necesidades.

La unidad de supervisión de energía aumenta sus intachables funciones de protección. Por primera vez, los usuarios pueden monitorizar tanto la energía como la potencia, ofreciendo así, nuevas prestaciones en un equipo muy compacto

• Corriente nominal: 16 a 630 A
• 6 capacidades de desconexión de 25 a 150 kA a 415 V
• 2 tamaños físicos de 16 a 630 A
• Versiones con 3 y 4 polos

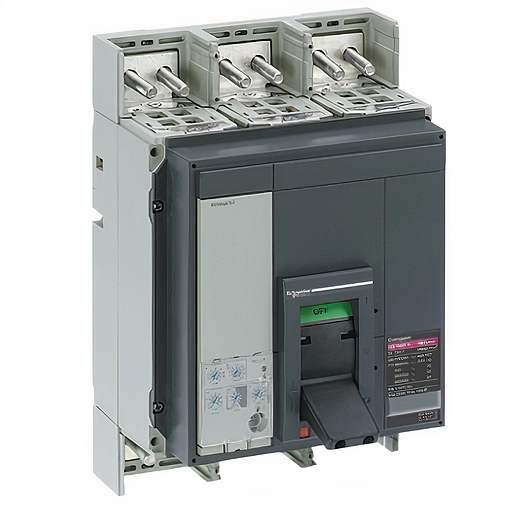

• 2 capacidades de desconexión: 200 kA a 440 V - 75 kA a 690 V para bastidores LB de 630 y 800 A
• 4 capacidades de desconexión de 50 a 150 kA a 415 V
• Límite de tensión nominal: hasta 690 V
• 2 tamaños físicos de 630 a 3.200 A
• Un único paso polar de 70 mm
• Versiones con 3 y 4 polos
• Aislamiento con indicación de ruptura positiva

Aplicaciones

Protección de las instalaciones eléctricas de voltaje bajo de todos los edificios industriales y especialmente protección de la red eléctrica, motores y generadores

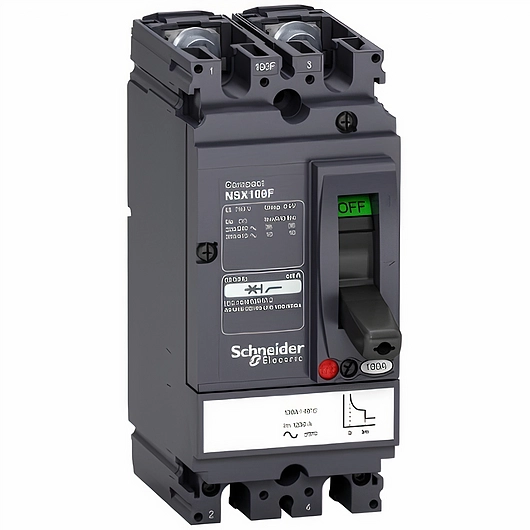

• Amplia selección de modelos ajustados a diversidad de aplicaciones (1 a 4 polos hasta 160A, 3 y 4 polos desde 250 a 630A)
• 4 niveles de capacidad de corte: 36 a 100 kA
• Sólo dos pasos polares (35 y 45mm) para una fácil integración en los sistemas de instalación (armarios, máquinas, etc) Accesorios adaptados a las particularidades de las aplicaciones CC
• Versiones fijas y extraíbles (3 y 4 polos en CC)

Aplicaciones

• Protección y control de sistemas de distribución de baja tensión en CC.
• Versión diseñada para aplicaciones fotovoltaicas (Compact NSX DC PV)

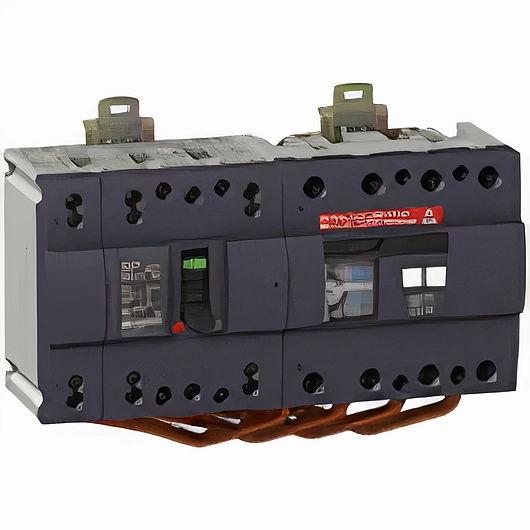

• Inversores de control remoto mediante enclavamiento mecánico y eléctrico.
• Inversores automáticos dedicados para gestión de fuentes: asociación de un automatismo con un inversor de control remoto.
• Amplia gama de auxiliares y accesorios comunes a la gama Compact NSX

Aplicaciones

• Conmutación de la fuente de energía principal a una fuente de sustitución, efectuada ya sea de forma manual o automática, en instalaciones eléctricas de baja tensión y, en particular, en:
• Sector terciario: - salas de operaciones de hospitales - dispositivos de seguridad de edificios altos - salas de informática (bancos, seguros, etc)
• Industria: - líneas de producción continua - salas de máquinas de barcos
• Infraestructuras: - instalaciones portuarias y ferroviarias - iluminación de aeropuertos

• 3 capacidades de corte: 16, 25 y 36 kA @ 415 V
• Versión de 3 y 4 polos
• Voltaje nominal: 500 VCA
• Unidad de disparo térmico fijo
• En cumplimiento con las normas IEC 60947-1-2-3
• Listo para instalar

Aplicaciones

Protección de edificios industriales y terciarios:

• Protección en la entrada de los cuadros modulares
• Protección a la salida de los cuadros de potencia

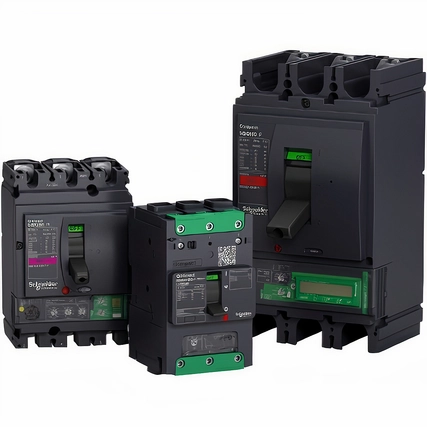

Los interruptores automáticos ComPacT son la máxima referencia en cuanto a protección contra riesgos eléctricos. Su capacidad demostrada para proteger, incluso en los entornos más exigentes, se combina con una contribución inigualable a la fiabilidad en el suministro de energía, la eficiencia del mantenimiento y la eficiencia energética, gracias a las funciones digitales y la conectividad más avanzadas.

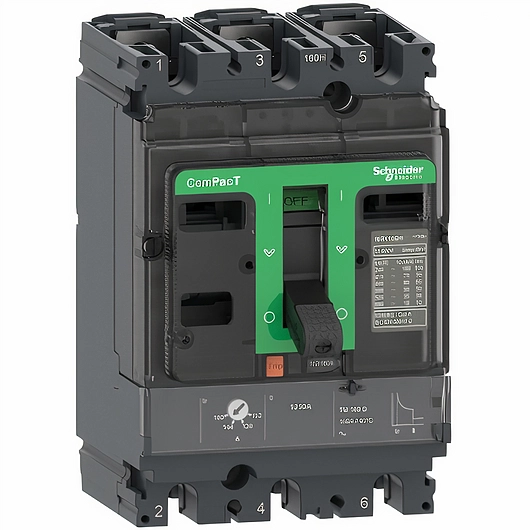

Los interruptores automáticos en caja moldeada ComPacT NSX están diseñados para optimizar el espacio y la capacidad de corte. La gama se presenta en dos tamaños de cuadro con una variedad de funciones y accesorios opcionales.

-Instalación flexible en cualquier posición: cuadro eléctrico o montaje en pared

-Corrientes nominales: 16 a 630 A

-8 poderes de corte para 2 tamaños de interruptores automáticos

-Versiones disponibles de 1, 2, 3 y 4 polos

-Gran variedad de protecciones electrónicas y magnetotérmicas

Aplicaciones

Servicios, empresas, plantas industriales, construcción, hospitales.
