Las Soluciones Constructivas Volcan (SCV) son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles, para soluciones de tabiquería perimetral e interior. Las SCV están propuestas a base de placas Volcanita y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan y barreras de humedad fieltro Volcan o Typar Volcanwrap. Para aplicación en viviendas, edificación en altura, comercial, equipamiento y otros proyectos con requerimiento F120 y F150.

Las Soluciones Constructivas Sostenibles para tabiques perimetrales o para tabiques en fachadas tipo EX son para soluciones Seco-Exterior, Exterior-Exterior o Húmedo- Exterior. Con requerimientos de resistencia al fuego entre F15-F180 y envolventes complementarias para requerimientos térmicos o de terminación final de fachada.

Dentro de los archivos BIM podrás encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.

EX120 SCV 1 Tabique Exterior Seco - Exterior Volcoglass X

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 15 mm VolcanWrap® barrera de vapor Aislante Aislanglass® rollo papel una cara e = 90 mm R212 Alternativa: Aislanglass® rollo libre e =90 R212 + VolcanWrap® barrera de vapor (orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Typar Membrana hidrófuga respirable (Complementos: Cinta construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap® Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa Volcoglass® X e = 15 mm Sistema Direct Applied: Weber® Malla Orange 153 gr/m2 / Weber® Pasta Pro / Weber® Cover / Weber® Textura Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Perno de anclaje a definir por cálculo Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado +Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina Entre placas Volcoglass X® utilizar VolcanSello® Híbrido.

EX120 SCV 17 Tabique Exterior Interior- Exterior

Corte	Isométrico
Placa Volcanita® XR Borde rebajado e = 15 mm VolcanWrap® Barrera de vapor Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e = 90 mm R212 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® T ypar M embrana hidrófuga respirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa de Fibrocemento Volcanboard® Estructural e = 10 mm Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO Tornillo Volcanboard® #7x1 3/4", cabeza avellanante, punta broca, rosca HI LO VolcanSello® Híbrido

EX120 SCV 19 Tabique Exterior-Exterior

Corte	Isométrico
Placa de Fibrocemento Volcanboard® Estructural e = 12 mm Placa de Fibrocemento Volcanboard® Estructural e = 10 mm Aislante Aislan® Colchoneta libre e = 40 mm R94 + e = 50 mm R122 VolcanWrap® T ypar M embrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Banda acústica Sonoglass® a= 100 mm e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO Tornillo Volcanboard® #7x1 3/4", cabeza avellanante, punta broca, rosca HI LO VolcanSello® Híbrido

AC150 SCV 2 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® XR Borde rebajado e = 15 mm VolcanWrap® Barrera de vapor Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e = 90 mm R212 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa de Fibrocemento Volcanboard® Estructural e = 10 mm Banda acústica Sonoglass® a=100 mm e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HILO Tornillo Volcanboard® #7x1 3/4", cabeza avellanante, punta broca, rosca HILO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Volcanita® #6x1 ⅝”, cabeza de trompeta, punta fina, rosca fina VolcanSello® Híbrido

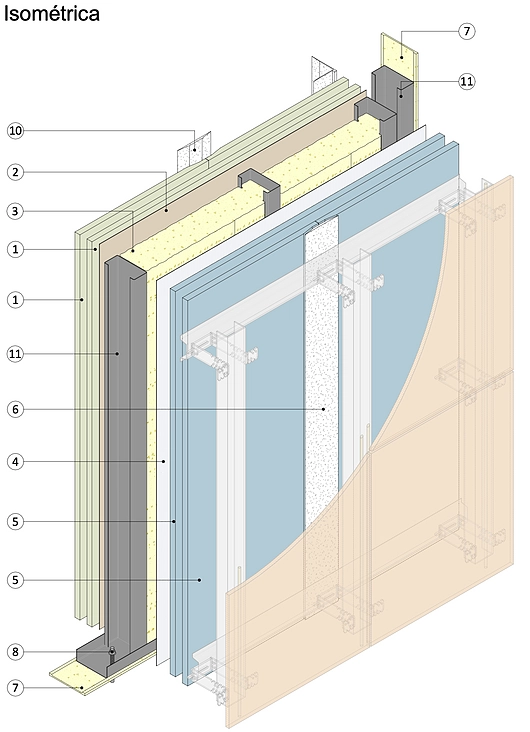

EX120-SCV22 Tabique Perimetral Interior Exterior Volcoglass X

Placa Volcanita® XR RH Borde rebajado e= 12,5mm VolcanWrap® Barrera de vapor Aislante Aislanglass® Rolo papel una cara R212 e=90mm. Alternativa: Aislanglass® Rolo libre R212 e=90mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta selado Volcanwrap Flashing AT para retornos de vanos y Cinta Selado Flexible TVW Flashing Flex para alfeizar) Placa Volcoglass® X e=12,5mm Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión Banda acústica Sonoglass® a= 100mm. e=40mm en todo el perímetro. Perno de Anclaje a definir por cálculo Tornilo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masila) Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero Galvanizado 90x38x12x0,85mm Tornilo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina

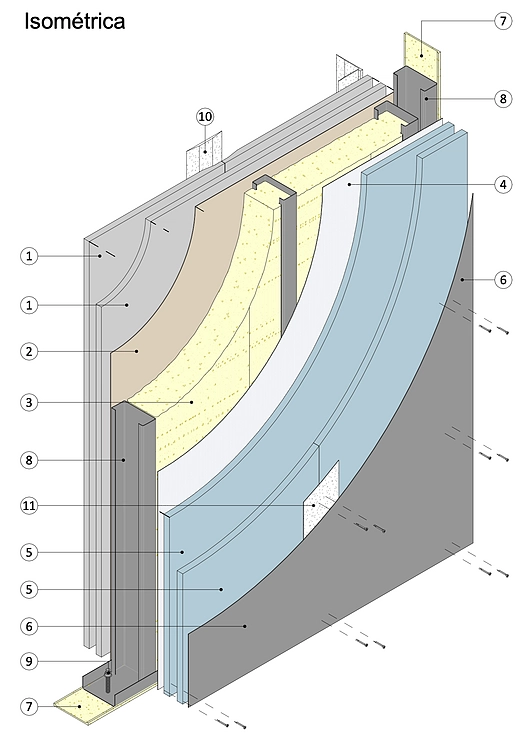

EX120-SCV1 Tabique Perimetral Seco - Exterior Volcoglass X

Placa Volcanita® ST Borde rebajado e=15mm VolcanWrap® Barrera de vapor Aislante Aislanglass® Rolo papel una cara R212 e=90mm. Alternativa: Aislanglass® Rolo libre (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta selado Volcanwrap Flashing AT para retornos de vanos y Cinta Selado Flexible TVW Flashing Flex para alfeizar) Placa Volcoglass® X e=15mm Sistema Direct Applied: Weber® Mala Orange 153 gr/m2 / Weber® Pasta Pro / Weber® Cover / Weber® Textura Banda acústica Sonoglass® a= 100mm. e=40mm en todo el perímetro. Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm Perno de Anclaje a definir por cálculo Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masila) Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión Tornilo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina Tornilo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina VolcánSelo® Híbrido

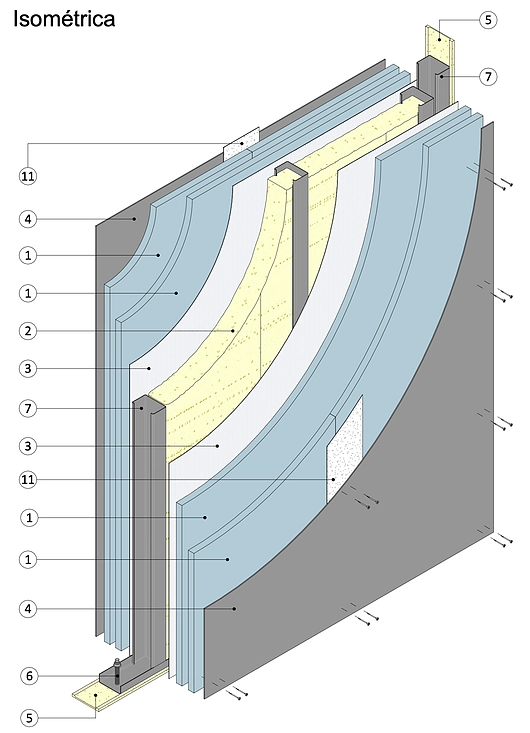

EX180 SCV 3 Tabique Perimetral Exterior - Exterior Volcoglass X

Placa Volcoglass® X e=15mm Aislante Aislanglass® R141 e=60mm VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta selado Volcanwrap Flashing AT para retornos de vanos y Cinta Selado Flexible TVW Flashing Flex para alfeizar) Sistema Direct Applied: Weber® Mala Orange 153 gr/m2 / Weber® Pasta Pro / Weber® Cover / Weber® Textura Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro. Perno de Anclaje a definir por cálculo Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm Tornilo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina Tornilo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina VolcánSelo® Híbrido Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión

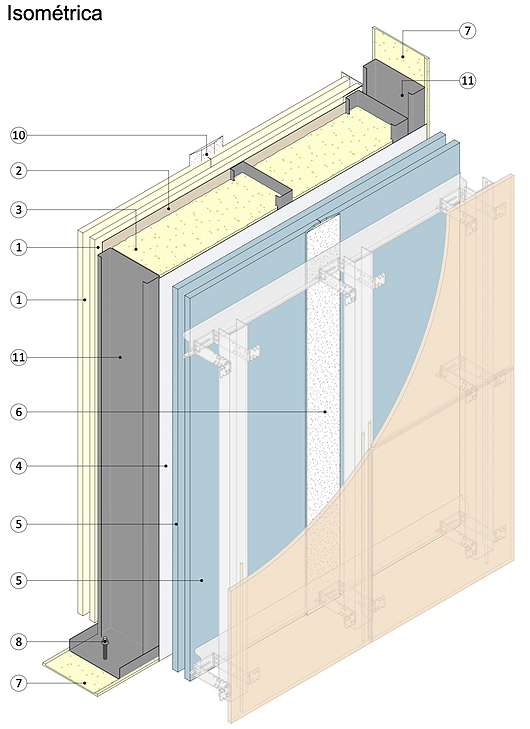

EX180 SCV 5 Tabique Perimetral Exterior - Interior Volcoglass X

Placa Volcanita® XR Borde rebajado e= 15mm VolcanWrap® Barrera de vapor Aislante Aislanglass® R376 e=160mm VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta selado Volcanwrap Flashing AT para retornos de vanos y Cinta Selado Flexible TVW Flashing Flex para alfeizar) Placa Volcoglass® X e=12,5mm Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión Doble Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro. Perno de Anclaje a definir por cálculo Tornilo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masila) Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 153x30x1,0mm. Montante de acero Galvanizado 150x40x12x0,85mm

Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
