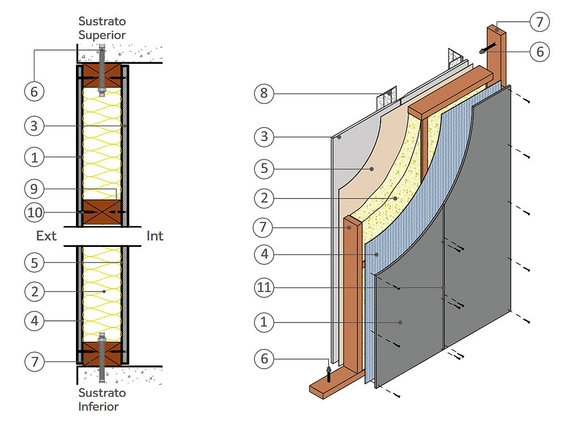

Volcan para soluciones de tabiquería interior-exterior, a base de placas Volcanita XR, Volcanita Hábito y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan. Soluciones Constructivas Sostenibles para tabiques perimetrales o para tabiques en fachadas, para soluciones Seco-Exterior, Exterior-Exterior o Húmedo- Exterior. Con requerimientos de resistencia al fuego entre F15-F180 y envolventes complementarias para requerimientos térmicos o de terminación final de fachada.
En este tipo de SCV para fachadas, donde arquitectónicamente la envolvente tiene un rol de protección ante la intemperie, un factor determinante será el requerimiento térmico del proyecto según su emplazamiento y uso.
Dentro de los archivos BIM podrás encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.
- Resistencia al fuego según NCh 935/1.
- Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
- Resistencia térmica según NCh 853-NCh 850.
Archivos BIM en rvt, para mayor información u otros formatos contactar a especificaciones@volcan.cl

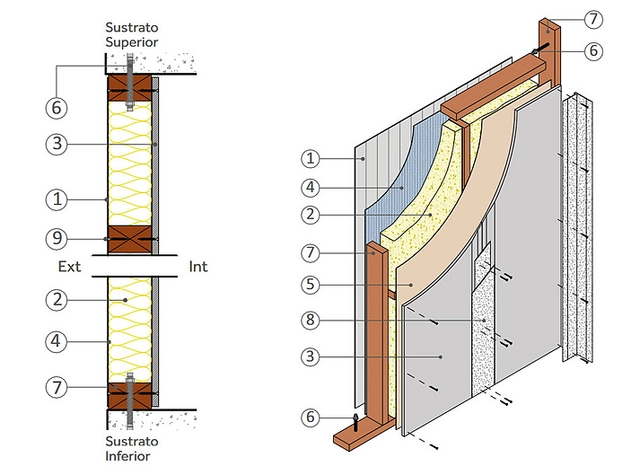

EX15 SCV 1 Tabique exterior seco - exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 78 mm | 40 cm | 29 dB (A) | R141 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Plancha de Acero Galvanizado Tipo Zincalum e = 0,5 mm
- Aislante Aislanglass® Rollo papel una cara e = 60 mm R 141. Alternativa: Aislanglass® Rollo libre e =60 mm R 141 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior)
- Placa Volcanita® ST Borde rebajado e = 10 mm
- VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- VolcanWrap® Barrera de vapor
- Perno de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x41 mm.) cada 40 cm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1/4”
|

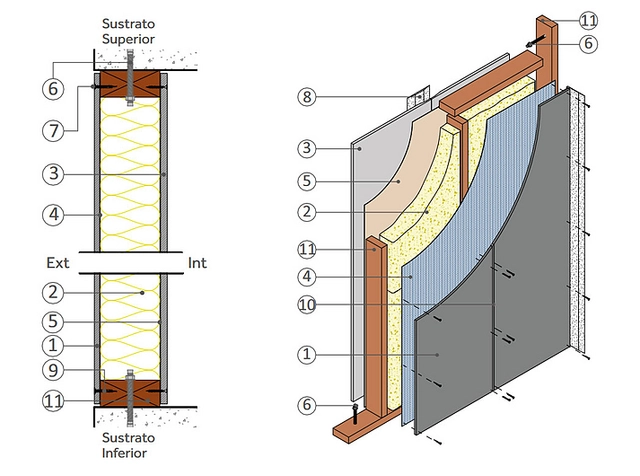

EX15 SCV 10 Tabique Exterior Seco - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 110 mm | 40 cm | 32 dB (A) | R212 | Madera | 90 mm |
| |
| Corte | Isométrico |
- Placa de Fibrocemento Volcanboard® Estructural e = 8 mm
- Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e = 90 mm R212 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior)
- Placa Volcanita® ST Borde rebajado e = 10 mm
- VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- VolcanWrap® Barrera de vapor
- Perno de anclaje a definir por cálculo
- Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”
- Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO
- VolcanSello® Híbrido
- Pino Seco Cepillado de 2"x4" (90x41 mm.)cada 40 cm
|

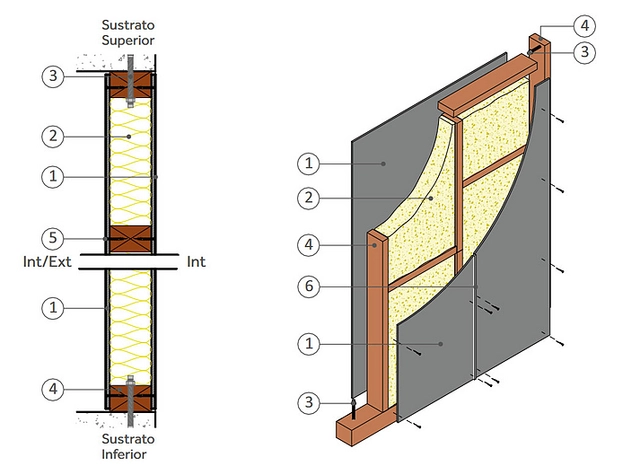

EX15 SCV 2 Tabique Exterior - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 77 mm | 60 cm | 34 dB (A) | R141 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Placa de Fibrocemento Volcanboard® e = 6 mm
- Aislante Aislanglass® rollo e = 60 mm R141
- Perno de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x41 mm.) cada 40 cm
- Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO
- VolcanSello® Híbrido
|

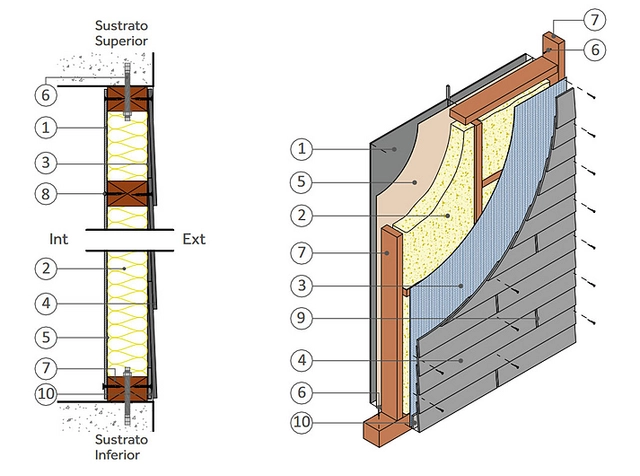

EX15 SCV 3 Tabique Exterior Seco - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 85 mm | 40 cm | 32 dB (A) | R141 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Placa de Fibrocemento Volcanboard® e = 4 mm
- Aislante Aislanglass® rollo papel una cara e = 60 mm R141. Alt: Aislanglass® rollo libre e = 60 mm R141 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior)
- VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- Tinglado de Fibrocemento Volcanboard® Siding Color Plus e = 6 mm
- VolcanWrap® Barrera de vapor
- Perno de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x41 mm.) cada 40 cm
- Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO
- VolcanSello® Híbrido
- Liston de inicio de Fibrocemento o Siding
|

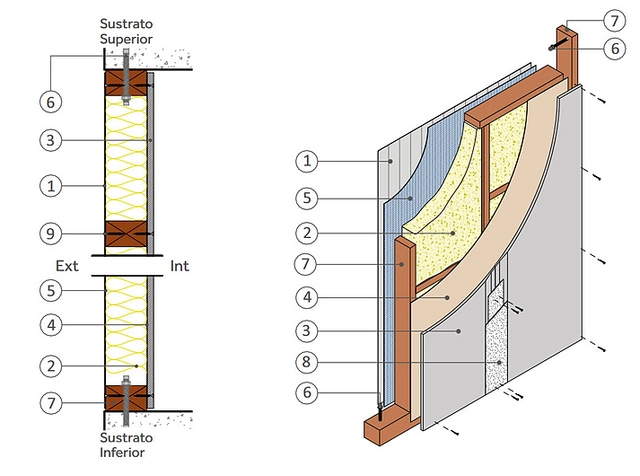

EX15 SCV 4 Tabique Exterior Seco - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 82 mm | 60 cm | 32 dB (A) | R141 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Plancha de acero Galvanizado Tipo Zincalum e = 0,5 mm
- Aislante Aislanglass® rollo papel una cara e = 60 mm R141. Alt: Aislanglass® rollo libre e = 60 mm R141+ VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior)
- Placa Volcanita® ST Borde rebajado e = 10 mm
- VolcanWrap® Barrera de vapor
- VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- Perno de anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x41 mm.)cada 40 cm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”
|

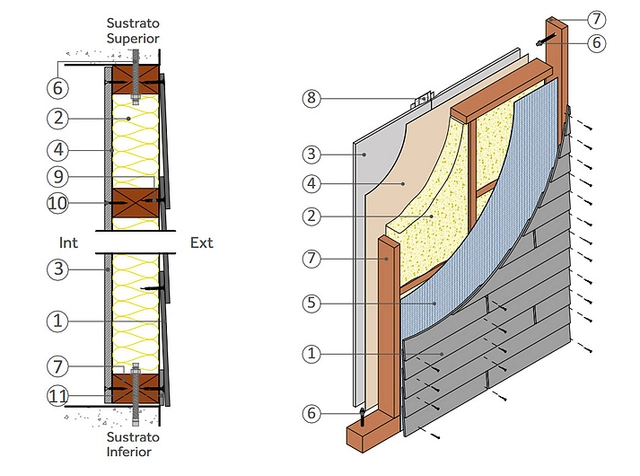

EX15 SCV 5 Tabique Exterior Seco - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 86 mm | 40 cm | 34 dB (A) | R141 | Madera | 65 mm |
| |
| Corte | Isométrico |
- Tinglado de Fibrocemento Volcanboard® Siding Color Plus e = 6 mm
- Aislante Aislanglass® Rollo papel una cara e = 60 mm R141. Alternativa: Aislanglass® Rollo libre e = 60 mm R141 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior)
- Placa Volcanita® ST Borde rebajado e = 10 mm
- VolcanWrap® Barrera de vapor
- VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- Perno de Anclaje a definir por cálculo
- Pino Seco Cepillado de 2"x3" (65x41 mm.)cada 40 cm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO
- Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”
- Liston de inicio de Fibrocemento o Siding
|

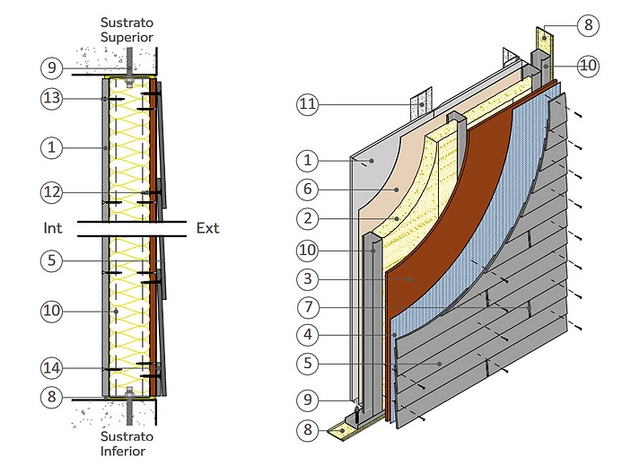

EX15 SCV 7 Tabique Exterior Seco - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 86 mm | 60 cm | 38 dB (A) | R141 | Acero galvanizado | 60 mm |
| |
| Corte | Isométrico |
- Placa Volcanita® ST Borde rebajado e = 10 mm
- Aislante Aislanglass® Rollo papel una cara e = 60 mm R141. Alternativa: Aislanglass® Rollo libre e = 60 mm R141 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior)
- Placa OSB e = 9,5 mm
- VolcanWrap® T ypar M embrana hidrófuga r espirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- Tinglado de Fibrocemento Volcanboard® Siding Color Plus e = 6 mm
- VolcanWrap® Barrera de vapor
- VolcanSello® Híbrido
- Banda acústica Sonoglass® a= 75 mm. e = 40 mm en todo el perímetro.
- Perno de anclaje a definir por cálculo
- Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm. Montante de Acero Galv. 60x38x8x0,85 mm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta espada, rosca HI LO
- Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina
- Liston de inicio de Fibrocemento o Siding
|

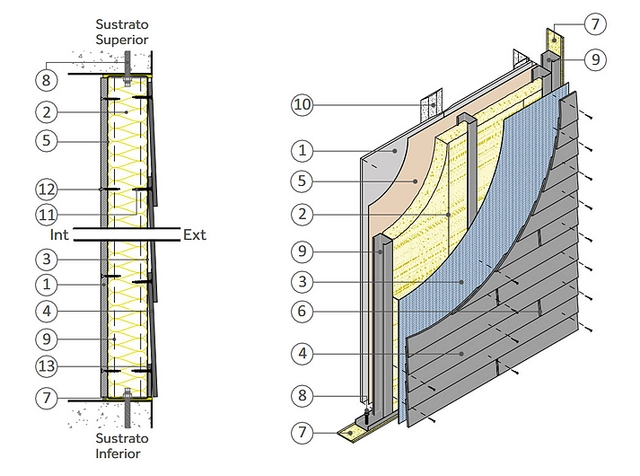

EX15 SCV 8 Tabique Exterior Seco - Exterior
| Espesor | Distancia estructura | Modulación acústica | Resistencia térmica | Composición | Montantes |
| 77 mm | 60 cm | 35 dB (A) | R141 | Acero galvanizado | 60 mm |
| |
| Corte | Isométrico |
- Placa Volcanita® ST Borde rebajado e = 10 mm
- Aislante Aislanglass® Rollo papel una cara e = 60 mm R141. Alternativa: Aislanglass® Rollo libre e = 60 mm R141 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior)
- VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar)
- Tinglado de Fibrocemento Volcanboard® Siding Color Plus e = 6 mm
- VolcanWrap® Barrera de vapor
- VolcanSello® Híbrido
- Banda acústica Sonoglass® a= 75 mm. e = 40 mm en todo el perímetro.
- Perno de anclaje a definir por cálculo
- Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm. Montante de Acero Galv. 60x38x8x0,85 mm
- Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)
- Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta espada, rosca HI LO
- Tornillo Volcanita® #6 x 1 ¼”, cabeza de trompeta, punta broca, rosca fina
- Liston de inicio de Fibrocemento o Siding
|
Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
