Fachadas - Tabique perimetral F30 en BIM | Volcan

Volcan para soluciones de tabiquería interior, a base de placas Volcanita XR, Volcanita Hábito y/o fibrocemento Volcanboard, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass o lana mineral Aislan. Soluciones Constructivas Sostenibles para tabiques perimetrales o para tabiques en fachadas, para soluciones Seco-Exterior, Exterior-Exterior o Húmedo- Exterior. Con requerimientos de resistencia al fuego F30 y envolventes complementarias para requerimientos térmicos o de terminación final de fachada.

En este tipo de SCV para fachadas, donde arquitectónicamente la envolvente tiene un rol de protección ante la intemperie, un factor determinante será el requerimiento térmico del proyecto según su emplazamiento y uso.

Dentro de los archivos BIM podrás encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.

• Resistencia al fuego según NCh 935/1.
• Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
• Resistencia térmica según NCh 853-NCh 850.

Archivos BIM en rvt, para mayor información u otros formatos contactar a especificaciones@volcan.cl

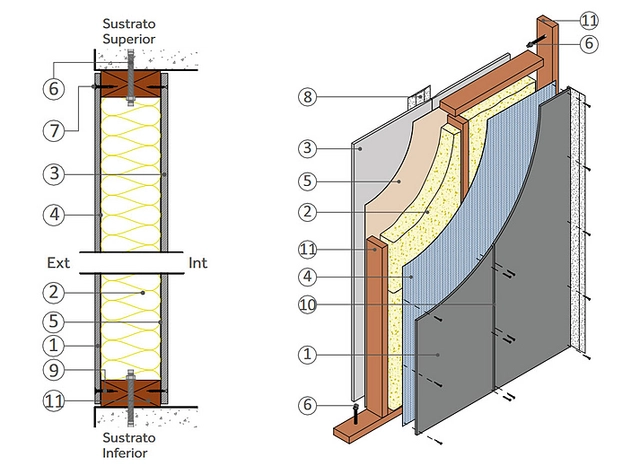

EX30 SCV 1 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 10 mm VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa de Fibrocemento Volcanboard® e = 6 mm Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e = 90 mmR 212 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Barrera de vapor Banda acústica Sonoglass® a= 75 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm. Montante de Acero Galv. 60x38x8x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta espada, rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

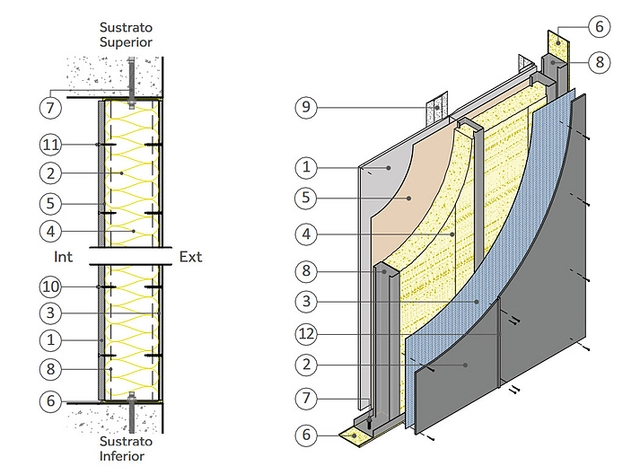

EX30 SCV 1H Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 10 mm Placa de Fibrocemento Volcanboard® e = 6 mm VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e =90 mm R 212 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Barrera de vapor Banda acústica Sonoglass® a= 100 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm. Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta espada,rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

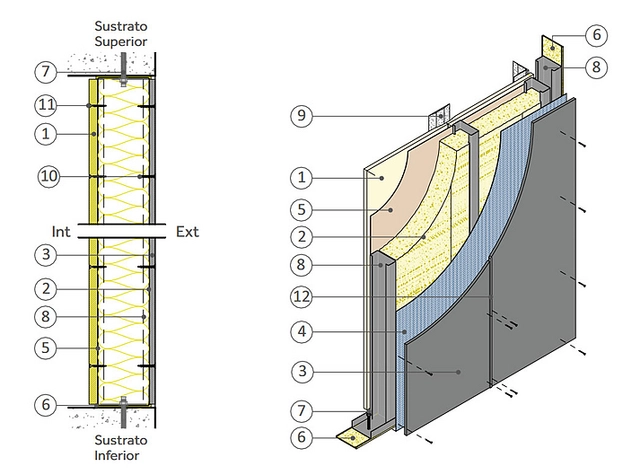

EX30 SCV 29 Tabique exterior seco - exterior

Corte	Isométrico
Placa Volcanita® XR Borde rebajado e = 15 mm Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e = 60 mm R212 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) Placa de Fibrocemento Volcanboard® e = 10 mm VolcanWrap® T ypar M embrana hidrófuga r espirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) VolcanWrap® Barrera de vapor Banda acústica Sonoglass® a= 100 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

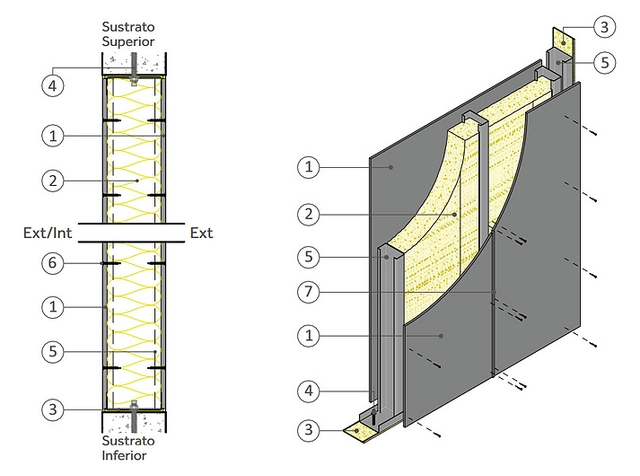

EX30 SCV 34 Tabique Exterior Exterior

Corte	Isométrico
Placa de Fibrocemento Volcanboard® Estructural e = 8 mm Aislante Aislanglass® rollo e = 90 mm R212 Banda acústica Sonoglass® a= 100 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO VolcanSello® Híbrido

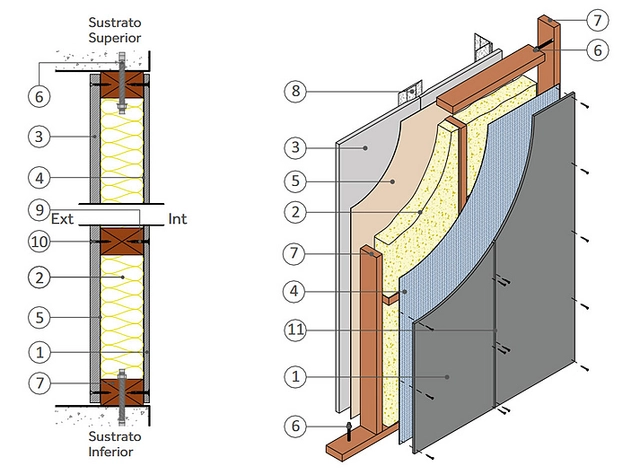

EX30 SCV 35 Tabique Exterior seco - exterior

Corte	Isométrico
Placa de Fibrocemento Volcanboard® Estructural e = 8 mm Aislante Aislanglass® Rollo papel una cara e = 60 mm R 141. Alternativa: Aislanglass® Rollo libre e = 60 mm R141 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) Placa Volcanita® ST Borde rebajado e = 15 mm VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) VolcanWrap® Barrera de vapor Perno de anclaje a definir por cálculo Pino Seco Cepillado de 2"x3" (65x41 mm) cada 40 cm Solución Junta Invisible Junta Pro®: ( Cinta de papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO Tornillo Cabenza Trompeta CRS Zincado Punta Fina #6x1 1/4” VolcanSello® Híbrido

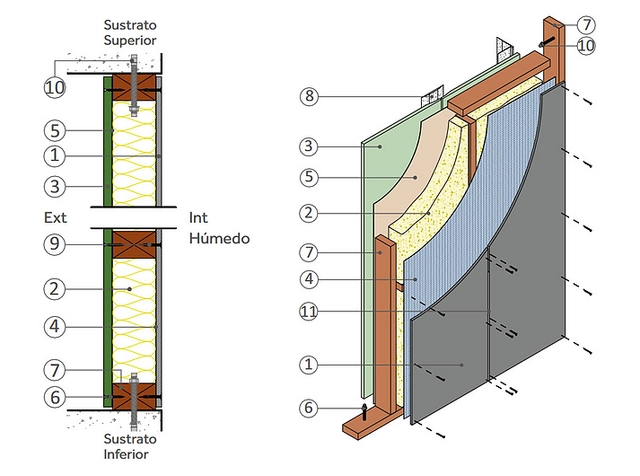

EX30 SCV 36 Tabique exterior húmedo-exterior

Corte	Isométrico
Placa de Fibrocemento Volcanboard® Estructural e = 8 mm Aislante Aislanglass® Rollo papel una cara e = 60 mm R141. Alternativa: Aislanglass® Rollo libre e = 60 mm R141 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) Placa Volcanita® RH Borde rebajado e = 12,5 mm VolcanWrap® T ypar M embrana hidrófuga r espirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) VolcanWrap® Barrera de vapor Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” Pino Seco Cepillado de 2"x3" (65x41 mm) cada 40 cm Solución Junta Invisible Junta Pro®: ( Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO Perno de anclaje a definir por cálculo VolcanSello® Híbrido

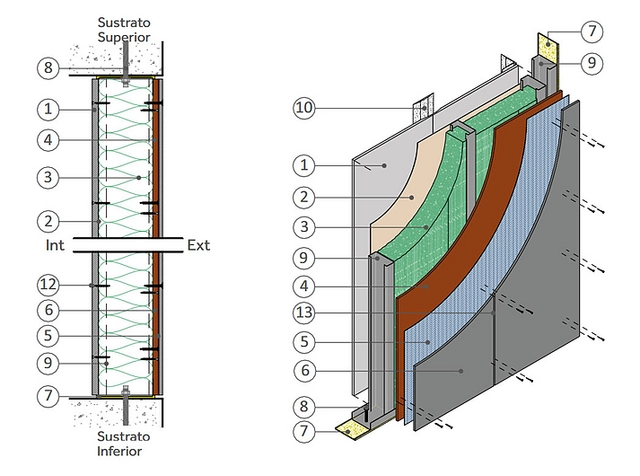

EX30 SCV 37 Tabique Exterior Seco -Exterior

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 10 mm VolcanWrap® Barrera de vapor Aislante Aislan® e = 50 mm R122 Placa OSB e = 9,5 mm VolcanWrap® Typar Membrana hidrófuga respirable (Complementos: Cinta construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap® Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa de Fibrocemento Volcanboard® e = 6 mm Banda acústica Sonoglass® a= 100 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta broca, rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

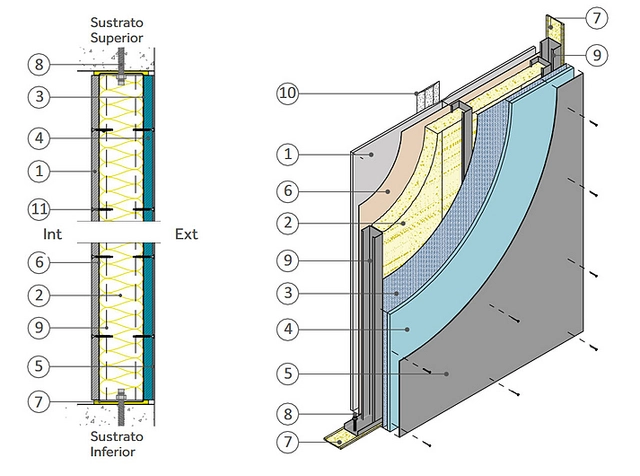

EX30 SCV 38 Tabique Exterior Seco - Exterior Volcoglass X

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 10 mm Aislante Aislanglass® Rollo papel una cara e = 60 mm R141 Alternativa: Aislanglass® Rollo libre e = 60 R 141 + VolcanWrap® barrera de vapor (orientar papel, barrera de vapor, al espacio interior) VolcanWrap® T ypar M embrana hidrófuga r espirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Placa Volcoglass® X e = 12,5 mm Sistema Direct Applied: Weber® Malla Orange 153 gr/m2 / Weber® Pasta Pro / Weber® Cover / Weber® Textura VolcanWrap® barrera de vapor Banda acústica Sonoglass® a= 75 mm e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm Montante de Acero Galv. 60x38x8x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina

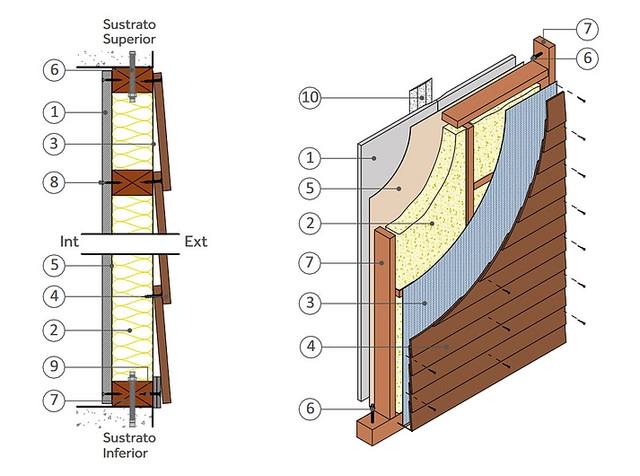

EX30 SCV 4 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 15 mm Aislante Aislanglass® Rollo papel una cara e = 60 mm R141. Alternativa: Aislanglass® Rollo libre e =60 mm R 141 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® T ypar M embrana h idrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Tinglado de Pino Oregon 1"x5" VolcanWrap® Barrera de vapor Perno de anclaje a definir por cálculo Pino Seco Cepillado de 2"x3" (65x41 mm.)cada 40 cm Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO Solución Junta Invisible Junta Pro®: (Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla)

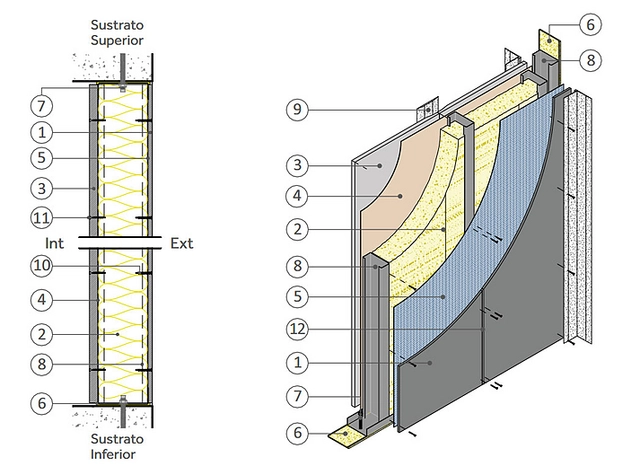

EX30 SCV 5 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa de Fibrocemento Volcanboard®Estructural e = 8 mm Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e =90 mm R 212 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior) Placa Volcanita® ST Borde rebajado e = 15 mm VolcanWrap® Barrera de vapor VolcanWrap® T ypar M embrana h idrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Banda acústica Sonoglass® a= 100 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 92x30x0,85 mm. Montante de Acero Galv. 90x38x12x0,85 mm Solución Junta Invisible Junta Pro®: (Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #7x1 1/4", cabeza avellanante, punta espada,rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

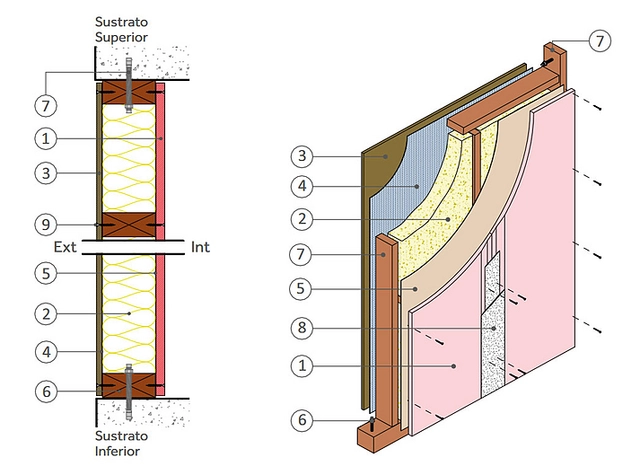

EX30 SCV 6 Tabique exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® RF Borde rebajado e = 15 mm Aislante Aislanglass® Rollo papel una cara e = 90 mm R212. Alternativa: Aislanglass® Rollo libre e =90 mm R 212 + VolcanWrap® Barrera de Vapor(Orientar papel, barrera de vapor, al espacio interior) Tablero Contrachapado e = 9 mm VolcanWrap® T ypar M embrana h idrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) VolcanWrap® Barrera de vapor Perno de anclaje a definir por cálculo Pino Seco Cepillado de 2"x4" (90x41 mm.)cada 40 cm Solución Junta Invisible Junta Pro®: (Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4”

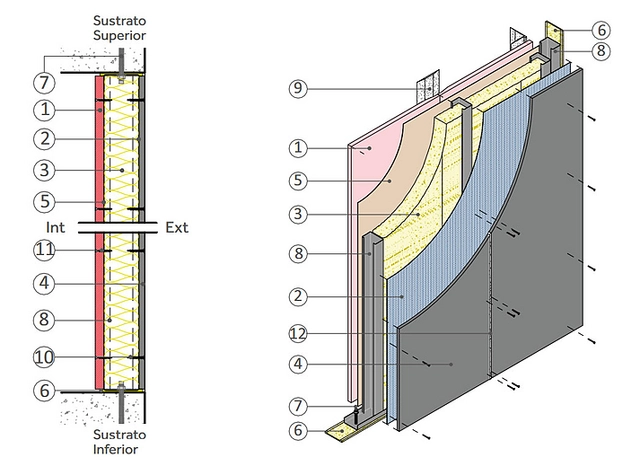

EX30 SCV 7 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® RF Borde rebajado e = 15 mm VolcanWrap® Typar Membrana hidrófuga respirable (Complementos: Cinta construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap® Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) Aislante Aislanglass® Rollo papel u na cara e = 60 mm R 141. Alternativa: Aislanglass® Rollo libre e =60 mm R 141 + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) Placa de Fibrocemento Volcanboard® e = 10 mm VolcanWrap® Barrera de vapor Banda acústica Sonoglass® a= 75 mm. e = 40 mm en todo el perímetro Perno de anclaje a definir por cálculo Composición Estructural Volcometal®(o similiar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm. Montante de Acero Galv. 60x38x8x0,85 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

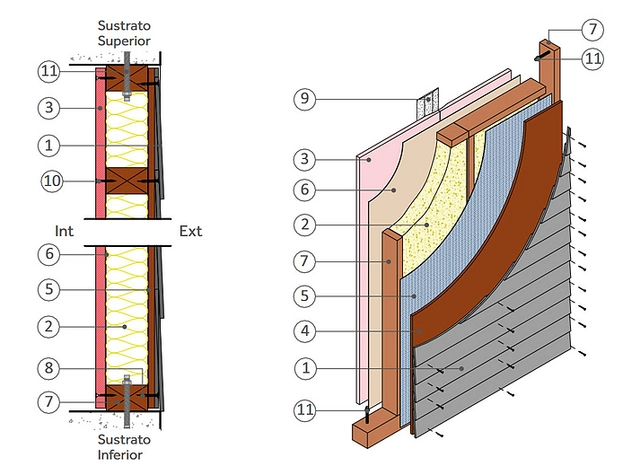

EX30 SCV 8 tabique Exterior seco exterior

Corte	Isométrico
Tinglado de Fibrocemento Volcanboard® Siding Color Plus e = 6 mm Aislante Aislanglass® Rollo papel una cara e = 60 mm R141 Placa Volcanita® RF Borde rebajado e = 15 mm Placa OSB e = 9,5 mm VolcanWrap® T ypar M embrana h idrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) VolcanWrap® Barrera de vapor Pino Seco Cepillado de 2"x3" (65x41 mm.)cada 40 cm Tornillo Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca HI LO Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4” Perno de anclaje a definir por cálculo

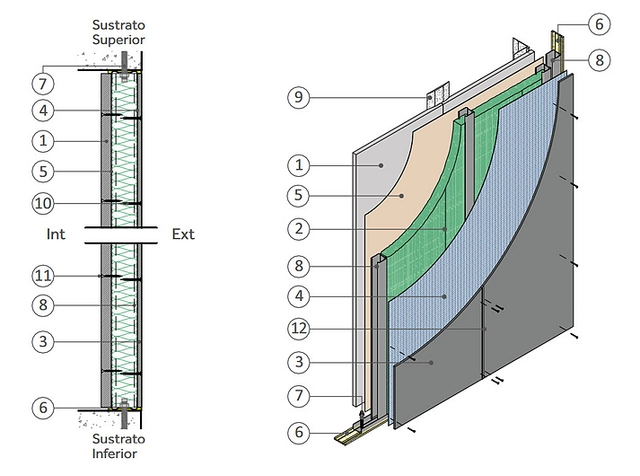

EX30 SCV 9 Tabique Exterior Seco - Exterior

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 15 mm Aislante lana mineral Aislan® Colchoneta libre e = 40 mm, R94 densidad 40kg/m3 Placa de Fibrocemento Volcanboard® e = 6 mm VolcanWrap® T ypar M embrana hidrófuga r espirable ( Complementos VolcanWrap: Cinta de construcción VolcanWrap® para traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alféizar) VolcanWrap® Barrera de vapor Banda acústica Sonoglass® a= 50 mm. e = 40 mm en todo el perímetro Perno anclaje a definir por producto Composición Estructural Volcometal®(o similar): canal de Acero Galv. (superior e inferior) 39x20x0,5 mm Montante de Acero Galv. 38x38x5x0,5 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanoboard #6 x 1 ¼”, cabeza avellanante, punta espada, rosca fina Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta broca, rosca fina VolcanSello® Híbrido

Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
