Divisiones interiores - Tabique F30 en BIM | Volcan

Las Soluciones Constructivas Volcan (SCV) Sostenibles son herramientas de diseño integrales con diversas soluciones constructivas liviano/seca, sostenibles. Volcan para soluciones de tabiquería interior, con una de sus caras expuestas a recintos húmedos (baños y cocinas) a base de placas Volcanita, sobre estructura de acero galvanizado o madera, aislación lana de vidrio Aislanglass. Para aplicación en viviendas y otros proyectos con requerimiento F30.

Los tabiques que se proponen como SCV están formados por una estructura de acero galvanizado y madera, sobre la cual se fijan una o más placas atornilladas por cada lado. Con respecto a la aislación, Volcán® recomienda en recintos habitables, considerar una aislación térmica con lana de vidrio Aislanglass o lana mineral Aislan.

Un tabique es una solución sólida, económica y duradera para uso interior o exterior/fachada. Ofrecen, frente a otros sistemas constructivos tradicionales, la ventaja de ser livianos y flexibles, con iguales o mayores prestaciones térmicas, acústicas, contra el fuego y ser un sistema sismo resistente que una edificación necesita.

Dentro de los archivos BIM podrás encontrar una lámina principal con especificaciones técnicas del producto, un escantillón y modelo de la solución constructiva. En la vista 3D, planimetrías en la sección de plantas y además un cuadro de consumo y cubicación de materiales al final de la lámina.

• Resistencia al fuego según NCh 935/1.
• Indice de reducción acústica según ensaye NCh 2785 o modelación Software INSUL.
• Resistencia térmica según NCh 853-NCh 850.

Archivos BIM en rvt, para mayor información u otros formatos contactar a especificaciones@volcan.cl

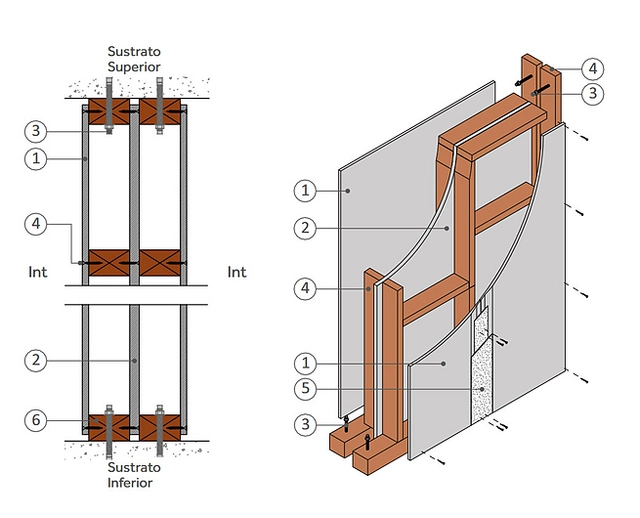

IN 30 SCV 10 Tabique interior Seco - seco

Placa Volcanita® ST Borde rebajado e = 10 mm Placa Volcanita® ST Borde rebajado e = 15 mm Perno de anclaje a definir por cálculo Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4 Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Pino Seco Cepillado de 2"x3" (41x65 mm)

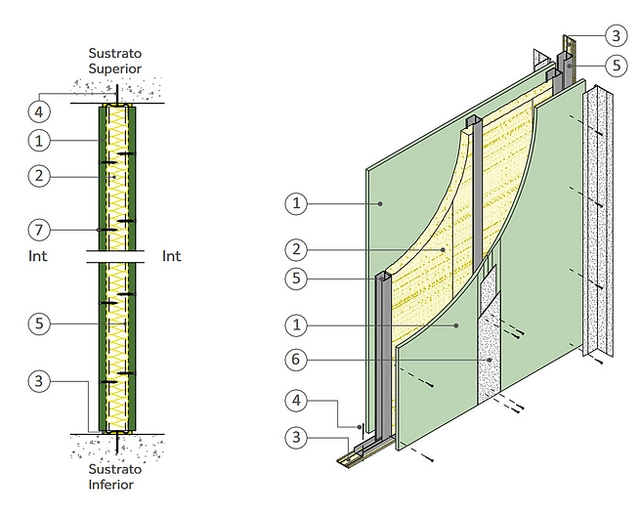

IN 30 SCV 11 Tabique Interior Húmedo - Húmedo

Placa Volcanita® RH Borde rebajado e = 12,5 mm Aislanglass® rollo e = 40 mm R94 Banda acústica Sonoglass® a= 50 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 39x20x0,5 mm Montante de Acero Galv. 38x38x5x0,5 mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina

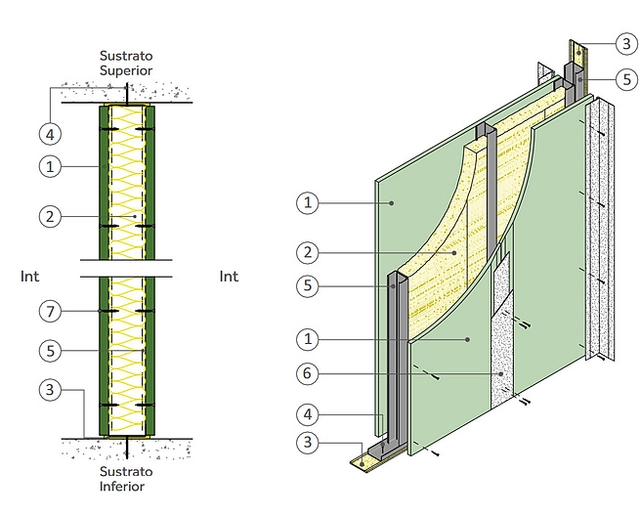

IN 30 SCV 11 HA Tabique Interior húmedo- húmedo

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
90 mm	60 cm		R141	Acero galvanizado	60 mm

Placa Volcanita® RH Borde rebajado e = 15 mm Aislante Aislanglass® rollo e = 60 mm R141 Banda acústica Sonoglass® a= 75 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): canal de Acero Galv. (superior e inferior) 61x20x0,5 mm. Montante de Acero Galv. 60x38x6x0,5 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina

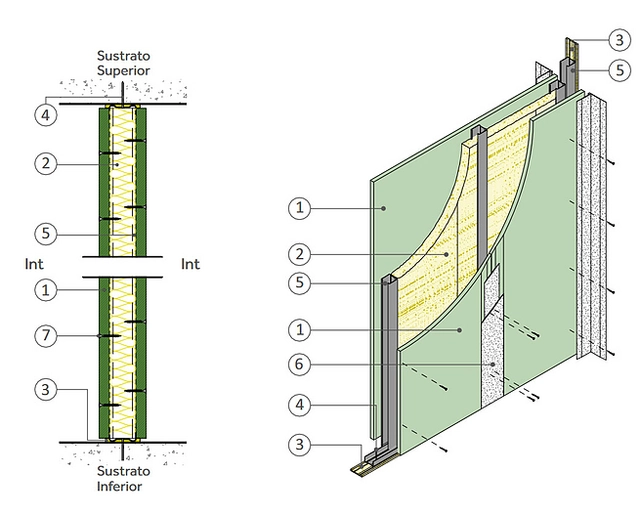

IN 30 SCV 11HB Tabique Interior Húmedo - Húmedo

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
68 mm	60 cm	34 dB (A)	R94	Acero galvanizado	38 mm

Placa Volcanita® RH Borde rebajado e = 15 mm Aislante Aislanglass® rollo e = 40 mm R94 Banda acústica Sonoglass® a= 50 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición E structural Volcometal®(o similar): canal de Acero Galv. (superior e inferior) 39x20x0,5 mm. Montante de Acero Galv. 38x38x5x0,5 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina

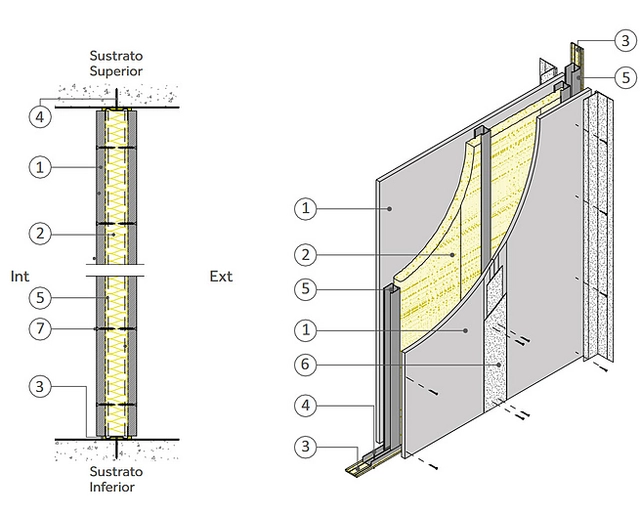

IN 30 SCV 15 Tabique Interior Seco - Seco

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
68 mm	60 cm	39 dB (A)	R94	Acero galvanizado	38 mm

Placa Volcanita® ST Borde rebajado e = 15 mm Aislanglass® rollo e = 40 mm R94 Banda acústica Sonoglass® a= 50 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 39x20x0,5 mm Montante de Acero Galv. 38x38x5x0,5 mm Solución Junta Invisible Junta Pro®: ( Cinta de Papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina

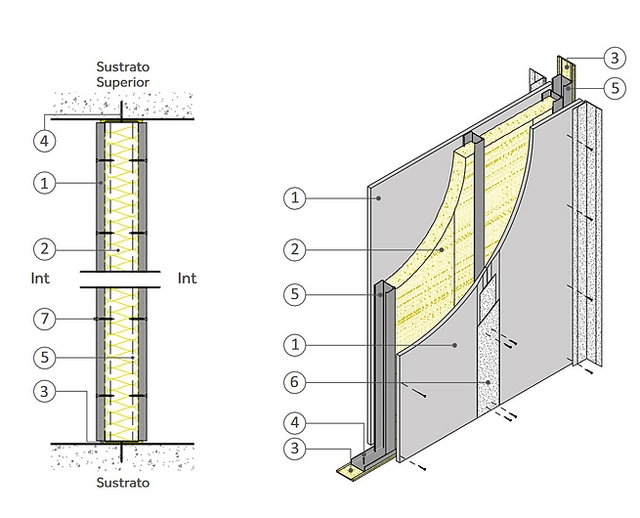

IN 30 SCV 16 Tabique interior seco - seco

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
90 mm	60 cm	44 dB (A)	R141	Acero galvanizado	60 mm

Placa Volcanita® ST Borde rebajado e = 15 mm Aislanglass® rollo e = 60 mm R141 Banda acústica Sonoglass® a= 75 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 61x20x0,5 mm Montante de Acero Galv. 60x38x6x0,5 mm Solución Junta Invisible (1) Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina

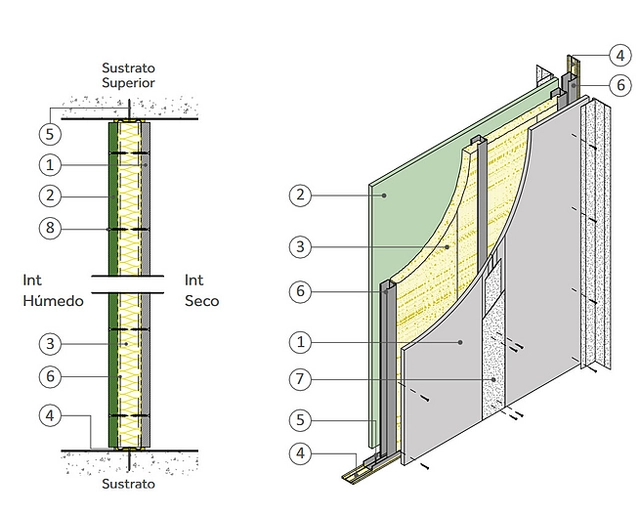

IN30 SCV19 Tabique Interior Seco - Seco

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
68 mm	60 cm	41 dB (A)	R94	Acero galvanizado	38 mm

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e= 15mm Placa Volcanita® RH Borde rebajado e=15mm Aislanglass® rollo e=40mm R94 Banda acústica Sonoglass® a= 50mm e=40mm en todo el perímetro. Clavo de impacto 1" cada 50cm. Composición Estructural V olcometal®(o s imilar): Canal d e Acero Galv. (superior e inferior) 39x20x0,5mm Montante de Acero Galv. 38x38x5x0,5mm Solución Junta I nvisible Junta P ro®: ( Cinta d e Papel M icroperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina

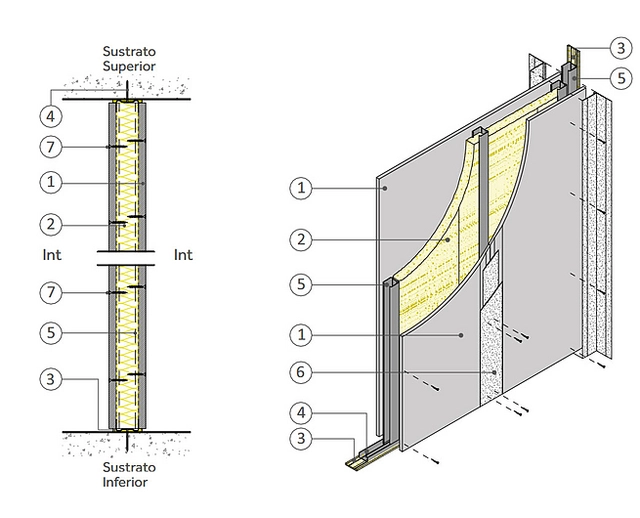

IN 30 SCV 24 Tabique Interior Seco - Seco

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
63 mm	40 cm	35 dB (A)	R94	Acero galvanizado	38 mm

Placa Volcanita® ST Borde rebajado e = 12,5 mm Aislanglass® rollo e = 40 mm R94 Banda acústica Sonoglass® a= 50 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de A cero G alv. (superior e inferior) 39x20x0,5 mm Montante de Acero Galv. 38x38x6x0,5 mm Solución Junta Invisible Junta Pro®: ( Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina

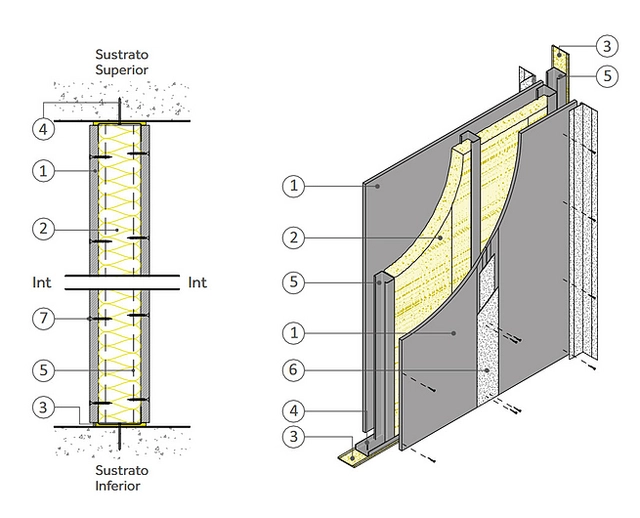

IN 30 SCV 28 Tabique Interior seco - seco

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
85 mm	40 cm	44 dB (A)	R141	Acero galvanizado	60 mm

Placa Volcanita® Habito™ Borde rebajado e = 12,5 mm Aislanglass® rollo e = 60 mm R141 Banda acústica Sonoglass® a= 75 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 62x25x0,85 mm Montante de Acero Galv. 60x38x8x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Habito™ 3,9x41 mm 250 mm

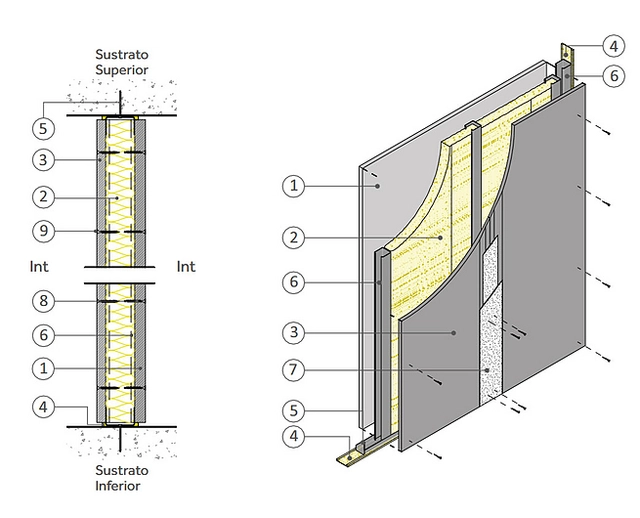

IN 30 SCV 30 Tabique Interior Seco - Seco

Espesor	Distancia estructura	Certificado acústico	Resistencia térmica	Composición	Montantes
68 mm	40 cm	37 dB (A)	R94	Acero Galvanizado	38 mm

Corte	Isométrico
Placa Volcanita® ST Borde rebajado e = 15 mm Aislanglass® rollo e = 40 mm R94 Placa Volcanita® Habito™ Borde rebajado e = 12,5 mm Banda acústica Sonoglass® a= 50 mm e = 40 mm en todo el perímetro. Clavo de impacto 1" cada 50 cm. Composición Estructural Volcometal®(o similar): Canal de Acero Galv. (superior e inferior) 42x25x0,85 mm Montante de Acero Galv. 40x38x8x0,85 mm Solución Junta Invisible Junta Pro®: ( Cinta de papel microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masilla) Tornillo Volcanita® #6x1 ¼”, cabeza de trompeta, punta fina, rosca fina Tornillo Habito™ 3,9x41 mm 250 mm

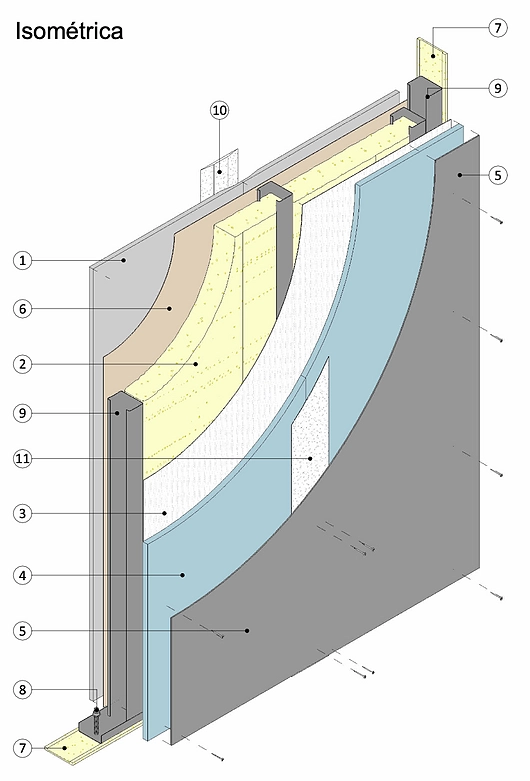

EX 30 SCV 38 Tabique Perimetral Seco - Exterior

Espesor	Distancia a la estructura	Altura máxima	Certificado acústico	Composición	Montantes
87 mm	No aplica	3.15 m	40 dB (A)	No Aplica	60 cm

Placa Volcanita® ST Borde rebajado e=10mm Aislante Aislanglass® Rolo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rolo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta selado Volcanwrap Flashing AT para retornos de vanos y Cinta Selado Flexible TVW Flashing Flex para alfeizar) Placa Volcoglass® X e=12,5mm Sistema Direct Applied: Weber® Mala Orange 153 gr/m2 / Weber® Pasta Pro / Weber® Cover / Weber® Textura VolcanWrap® Barrera de vapor Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro. Perno de Anclaje a definir por cálculo Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masila) Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión Tornilo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina Volcán® Selo Híbrido

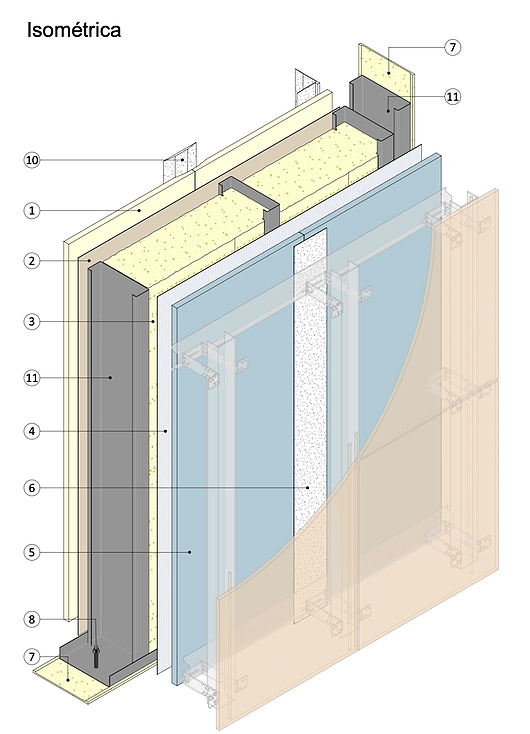

EX30 - SCV 39 Tabique Perimetral Interior-exterior

Espesor	Distancia a la estructura	Altura máxima	Certificado acústico	Composición	Montantes
92 mm	No aplica	3.10 m	40 dB (A)	No aplica	60 mm

Placa Volcanita® ST Borde rebajado e=15mm VolcanWrap® Barrera de vapor Aislante Aislanglass® Rolo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rolo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta selado Volcanwrap Flashing AT para retornos de vanos y Cinta Selado Flexible TVW Flashing Flex para alfeizar) Placa Volcoglass® X e=15mm Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro. Perno de Anclaje a definir por cálculo Tornilo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina Solución Junta Invisible Junta Pro®: (Cinta de Papel Microperforado + Compuesto para Juntas) (Cinta de Fibra de Vidrio + Masila) Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero Galvanizado 60x38x8x0,85mm

Puedes aprender más sobre cómo aplicar esta y más productos BIM de Volcán en la guía Cómo navegar las Soluciones Constructivas Volcán en BIM.
